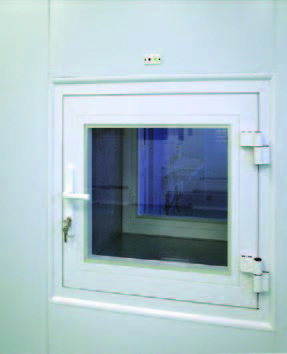

Смотровое окно
Назначение и области применения
Смотровые окна предназначены для установки в чистых помещениях в составе ограждающих конструкций или в оконных проемах стен.
Применяются в фармацевтической, электронной, пищевой, медицинской, микробиологической, других отраслях промышленности и медицинских учреждениях.
Конструкция
В стандартную комплектацию окон входят: оконное полотно с остеклением, ручка, петли, комплект крепежа. Изготавливаются из алюминиевого профиля и однокамерного стеклопакета.
Дополнительные опции
Комплект горизонтальных жалюзи с автоматическим или ручным управлением крепится снаружи чистого помещения.
Технические характеристики
|
Материал
|
алюминий
|
|
Размеры, мм шаг 50 мм
|
от 500 х 450 до 1200 х 1200
|
|
Исполнение
|
с подвижными створками, без створок
|
Вариант заказа
АМС 15.02.03.000 – одностворчатое
АМС 15.02.04.000 – двустворчатое
Исходные данные; H – высота, B – ширина
При заказе необходимо указать требуемые технические характеристики.

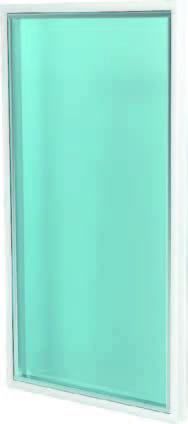

Смотровое окно для возведения стеклянных перегородок
Назначение
Окна используются в фармацевтической, электронной, пищевой, медицинской, микробиологической и других отраслей промышленности.
Окна классифицируются по типу остекления: зеркальное, прозрачное и матовое остекление.
Окна предназначены для эксплуатации внутри помещений с температурой от плюс 10°С до плюс 40°С.
Техническое обслуживание
Техническое обслуживание окон заключается в ежедневной и генеральной уборке (один раз в 5-6 дней). Ежедневную и генеральную подготовку, дезинфекцию следует проводить в соответствии с регламентом эксплуатирующего предприятия.
Для мытья окон использовать только мягкие материалы (тряпки, губки и т.п.) и щётки. Не допускается использование абразивных моющих порошков и паст, металлических щёток и других твёрдых предметов, способных повредить полимерно-порошковое покрытие окна.
Технические характеристики
|
Материал
|
алюминий
|
|
Размеры, мм шаг 50 мм
|
Н-В (от 500-450 до 1700-1700) ,
от размеров 1500-1200 с перегородкой
|
Вариант заказа АМС 644.00.000

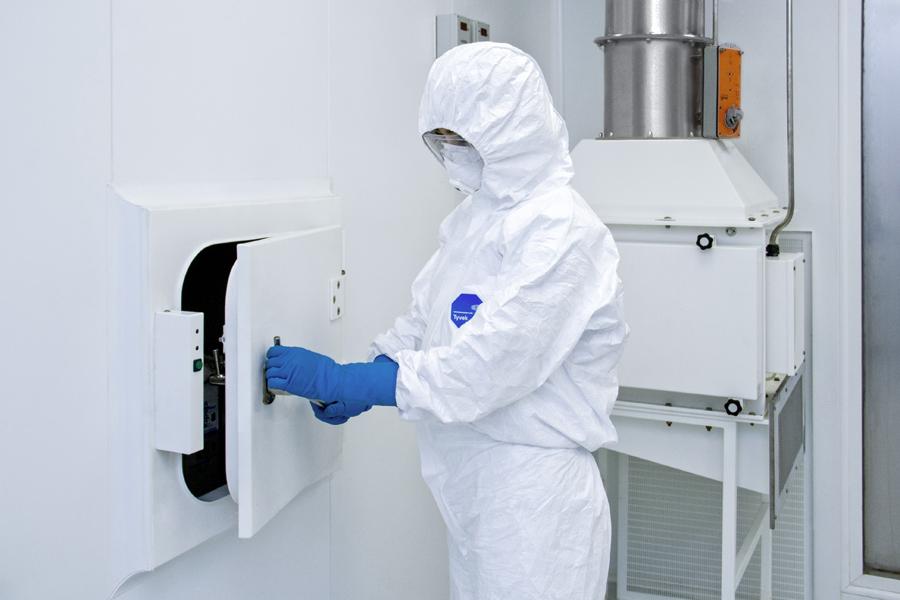

Передаточное окно
Назначение и области применения
Передаточные окна предназначены для установки в чистых помещениях в составе ограждающих конструкций или в дверных проемах стен. Применяются в фармацевтической, электронной, пищевой, медицинской, микробиологической, других отраслях промышленности и медицинских учреждениях. Предназначены для передачи, возврата, шлюзирования стерильных материалов, инструмента, тары и готовой продукции до 40 кг внутрь и наружу чистого помещения, с разными классами по чистоте, без внесения существенных возмущений в воздушную среду смежных помещений.
Конструкция
В стандартную комплектацию передаточных окон входят: двери для передаточных окон (остекленные или глухие), ручки, петли, внутренняя поверхность (короб) из нержавеющей стали, комплект крепежа.
Передаточное окно образует герметичную замкнутую полость и не допускает перетоков воздуха из одного помещения в другое. Одновременное открывание более чем одной створки оповещается системой визуальной и звуковой предупредительной сигнализации, что обеспечивается автоматикой передаточного окна.
Дополнительные опции
УФ-облучатель обеззараживает поверхности и воздух внутри передаточного окна, противопожарная дверь, рентгенозащитная дверь
Блокировка дверей электромагнитными замками, блокирует двери во время работы УФО облучателя, при открытии одной из дверей блокирует другую
Технические характеристики
|
Дверь для передаточного окна
|
распашная одностворчатая
|
|
Внутреннее наполнение
|
нержавеющая сталь
|
|
Остекление
|
оконное стекло, сталинит
тонированное стекло
|
|
Покрытие
|
полимерно-порошковое покрытие
|
|
Варианты исполнения
|
глухая, полностью остекленная
|
Передаточное окно имеет типовые размеры
600 х 600 х 600 мм по внутренним стенкам из нержавеющей стали. По желанию заказчика могут быть изготовлены окна с параметрическими размерами.
Вариант заказа

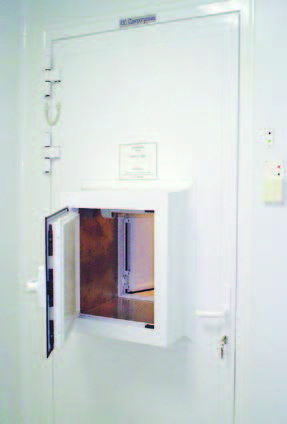

Окно передаточное
Окно передаточное с УФО
Окно передаточное с противопожарной дверью
Окно передаточное с рентгенозащитной дверью
Исходные данные:
В – высота;
Ш – ширина;
Г – глубина.
ВхШхГ по внутренним стенкам из нержавеющей стали.
При заказе необходимо указать требуемые технические характеристики.

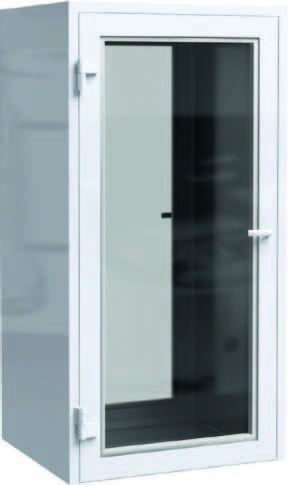

Окно передаточное напольное
Назначение
Передаточное окно устанавливается в стену помещения и образует герметичную замкнутую полость-шлюз, не допускающую перетоков воздуха из одного помещения в другое. Передаточное окно предназначено для передачи материалов, инструмента, тары и др. предметов из «грязного» помещения в «чистое» и обратно. Допускается передача материалов на тележке.
Все составные части передаточного окна, стыки и швы герметизированы. Материал и покрытие, применённые в конструкции передаточного окна, позволяют проводить его дезинфекцию в соответствии с требованиями руководящих документов МЗ РФ.
Питание передаточного окна от сети переменного тока частотой (50±1) Гц, номинальным напряжением
220 В при отклонении напряжения сети ± 10% от номинального значения, с заземляющим контактом.
Устройство
Передаточное окно представляет собой металлический шкаф, в котором с двух противоположных сторон имеется дверь. Для герметизации по контуру дверей проложен резиновый уплотнитель.
Со стороны открытой двери можно выполнить закладку груза, передаваемого в другое помещение.
Вариант заказа
Окно передаточное напольное
АМС 15.02.19.000-03
Исходные данные:
В – высота;
Ш – ширина;
Г – глубина.
ВхШхГ по внутренним стенкам из нержавеющей стали.
При заказе необходимо указать требуемые технические характеристики.

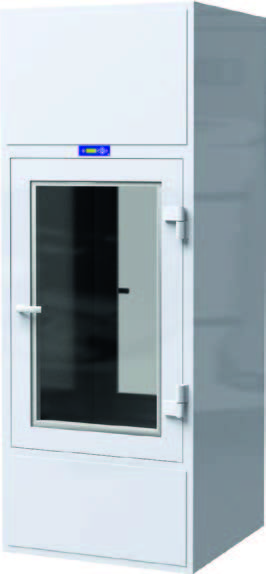

Окно передаточное с фильтрацией и УФО ОА-АМС-П-Ф
Назначение
Передаточное окно устанавливается в стену помещения и образует герметичную замкнутую полость-шлюз, не допускающую перетоков воздуха из одного помещения в другое. Передаточное окно предназначено для передачи материалов, инструмента, тары и др. предметов из «грязного» помещения в «чистое» и обратно. При передаче происходит их обеззараживание с помощью бактерицидного УФ-облучателя и потока воздуха, нагнетаемого вентилятором и очищенного на высокоэффективном фильтре.
Все составные части передаточного окна, стыки и швы герметизированы. Материал и покрытие, применённые в конструкции передаточного окна, позволяют проводить его дезинфекцию в соответствии с требованиями руководящих документов МЗ РФ.
Передаточное окно предназначено для эксплуатации в помещении с искусственно регулируемыми климатическими условиями при температуре окружающего воздуха от плюс 15°С до плюс 40°С с относительной влажностью до 70%.
Устройство
Передаточное окно представляет собой алюминиевый шкаф, на котором с двух сторон имеются две двери с остеклением из сталинита – стекла, не пропускающего УФ-излучение. Для герметизации по контуру дверей проложен резиновый уплотнитель.
Внутри шкафа расположена камера из нержавеющей стали. На верхней крышке камеры установлен УФ-облучатель для обеззараживания передаваемого груза. Электропитание УФ-облучателя производиться по самостоятельной линии, а включение/отключение с клавиатуры таймера.
Конструкция УФ-облучателя предусматривает его обслуживание (замена УФ-лампы и пускорегулирующего аппарата) из внутреннего пространства без нарушения герметичности передаточного окна.
В верхней части шкафа установлен вентилятор, воздуховоды, высокоэффективный фильтр и два датчика перепада давления, отслеживающие работу вентилятора и степень загрязненности фильтра. Сигналы с датчиков поступают на дисплей таймера.
На лицевой панели шкафа в верхней и нижней части имеются перфорированные решетки с фильтрами грубой очистки для дополнительной очистки поступающего и удаляемого воздуха.
Принцип работы
С помощью вентилятора поток воздуха, поступающий в камеру передаточного окна через верхнюю часть шкафа, проходит двухступенчатую очистку: на фильтре грубой очистки и высокоэффективном фильтре.
Удаляемый поток воздуха проходит через фильтр грубой очистки находящийся в нижней перфорированной решетке.
Технические характеристики
|
Питание ОП от сети переменного тока частотой (50±1) Гц, номинальным напряжением 220 В при отклонении напряжения сети ± 10% от номинального значения, с заземляющим контактом.
|
|
Эффективность очистки воздуха от взвешенных частиц размером более 0,3 мкм
|
99,995 %
|
|
Габаритные размеры высокоэффективного фильтра
|
305 х 305 х 78 мм
|
|
Потребляемая мощность не более
|
220 Вт
|
|
Степень защиты
|
ip54
|
|
Диапазон уставки времени очистки
|
от 1,0 до 99,0 мин.
|
Вариант заказа
Окно передаточное напольное АМС 15.02.27.000;
Исходные данные:
В – высота;
Ш – ширина;
Г – глубина.
ВхШхГ по внутренним стенкам из нержавеющей стали.
При заказе необходимо указать требуемые технические характеристики.
Окно передаточное трехдверное ОА-АМС-П-3С
Назначение
Передаточное окно устанавливается в стену помещения и образует герметичную замкнутую полость- шлюз, не допускающую перетоков воздуха из одного помещения в два смежных помещения. Передаточное окно предназначено для передачи материалов, инструмента, тары и других предметов из «грязного» помещения в «чистое» и обратно. При передаче происходит их обеззараживание с помощью бактерицидного УФ облучателя.
Все составные части передаточного окна, стыки и швы герметизированы. Материал и покрытие, применённые в конструкции передаточного окна, позволяют проводить его дезинфекцию в соответствии с требованиями руководящих документов МЗ РФ.
Передаточное окно предназначено для эксплуатации в помещении с искусственно регулируемыми климатическими условиями при температуре окружающего воздуха от плюс 15°С до плюс 40°С с относительной влажностью до 70%.
Устройство
Передаточное окно представляет собой алюминиевый шкаф, внутри которого размещена камера из нержавеющей стали и с трех сторон имеются по одной двери. При выполнении двери с остеклением, стекло выполнено из сталинита – стекла, не пропускающего УФ-
излучение. Для герметизации по контуру двери проложен резиновый уплотнитель.
Внутри передаточного окна на верхней крышке установлен УФ-облучатель для обеззараживания передаваемого груза. Электропитание УФ-облучателя производиться по самостоятельной линии, а включение/ отключение с клавиатуры таймера.
Конструкция УФ-облучателя предусматривает его обслуживание (замена УФ-лампы и пускорегулирующего аппарата) из внутреннего пространства без нарушения герметичности передаточного окна.
Принцип работы
Передаточное окно оборудовано системой автоматики. В раме каждой двери установлен извещатель охранный, подающий сигнал на пульт управления о состоянии двери: открыто/закрыто.
Над дверями № 2 и 3 находится панель индикации с двумя сигнальными светодиодами красного и зелёного цвета, показывающими состояние двери: открыто/ закрыто.
Над дверью № 1 установлена плата таймера с клавиатурой, состоящей из четырёх кнопок для задания времени обеззараживания, и кнопка включения/выключения УФ-лампы.
Во время работы УФ лампы над передаточным окном загорается предупреждающее табло: «НЕ ОТКРЫВАТЬ! Идет облучение ультрафиолетом» (опция).
Технические характеристики
|
Питание ОП от сети переменного тока частотой (50±1) Гц, номинальным напряжением 220 В при отклонении напряжения сети ± 10% от номинального значения, с заземляющим контактом.
|
|
Эффективность очистки воздуха от взвешенных частиц размером более 0,3 мкм
|
99,995 %
|
|
Потребляемая мощность не более
|
50 Вт.
|
|
Степень защиты
|
ip54
|
|
Диапазон уставки времени очистки
|
от 1,0 до 99,0 мин.
|
Вариант заказа
Окно передаточное трехдверное АМС 15.02.36.000
Исходные данные:
В – высота;
Ш – ширина;
Г – глубина.
ВхШхГ по внутренним стенкам из нержавеющей стали.
При заказе необходимо указать требуемые технические характеристики.

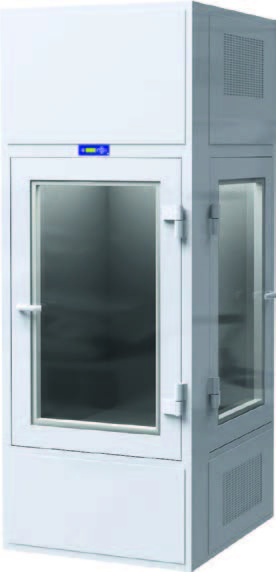

Окно передаточное угловое ОА-АМС-П-фугл
Назначение
Передаточное окно устанавливается в угол стеновых проёмов смежных помещений и образует герметичную замкнутую полость-шлюз, не допускающую перетоков воздуха из одного помещения в другое. Передаточное окно предназначено для передачи материалов, инструмента, тары и др. предметов из «грязного» помещения в «чистое» и обратно. При передаче происходит их обеззараживание с помощью бактерицидного УФ-облучателя и потока воздуха, нагнетаемого вентилятором и очищенного на высокоэффективном фильтре.
Со стороны одной двери установлены фильтры (забор воздуха через верхний фильтр, выход обеззараженного воздуха – через нижний), а со стороны другой двери установлены глухие решетки. При необходимости фильтры и решетки можно менять местами.
Все составные части передаточного окна, стыки и швы герметизированы. Материал и покрытие, применённые в конструкции передаточного окна, позволяют проводить его дезинфекцию в соответствии с требованиями руководящих документов МЗ РФ.
Устройство
Передаточное окно представляет собой алюминиевый шкаф, на котором с двух смежных сторон имеется дверь: с остеклением из сталинита – стекла, не пропускающего УФ-излучение или глухая – без остекления. Для герметизации по контуру двери проложен резиновый уплотнитель.
Внутри шкафа расположена камера из нержавеющей стали. На потолке камеры установлен УФ-облучатель для обеззараживания передаваемых предметов и самой камеры. Включение/отключение УФ-облучателя производится с клавиатуры таймера.
Конструкция УФ-облучателя предусматривает его обслуживание (замена УФ-лампы и пускорегулирующего аппарата) из внутреннего пространства без нарушения герметичности передаточного окна.
Для подачи и удаления воздуха потолок и дно камеры выполнены перфорированными. В верхней части шкафа установлен вентилятор, воздуховоды, высокоэффективный фильтр класса Н13 (Н14) и два датчика перепада давления, отслеживающие работу вентилятора и степень загрязненности фильтра. Сигналы с датчиков поступают на дисплей таймера.
На лицевой панели шкафа в верхней и нижней части имеются перфорированные решетки с фильтрами грубой очистки G4 для дополнительной очистки поступающего и удаляемого воздуха.
Принцип работы
Поток воздуха, поступающий в камеру передаточного окна через верхнюю часть шкафа, с помощью вентилятора проходит двухступенчатую очистку на фильтре грубой очистки и на высокоэффективном фильтре.
Удаляемый поток воздуха проходит через фильтр грубой очистки находящийся в нижней перфорированной решетке.
Технические характеристики
|
Питание ОП от сети переменного тока частотой (50±1) Гц, номинальным напряжением 220 В при отклонении напряжения сети ± 10% от номинального значения, с заземляющим контактом.
|
|
Эффективность очистки воздуха от взвешенных частиц размером более 0,3 мкм
|
99,995 %
|
|
Габаритные размеры высокоэффективного фильтра
|
305 х 305 х 78 мм
|
|
Потребляемая мощность не более
|
220 Вт
|
|
Степень защиты
|
ip54
|
|
Диапазон уставки времени очистки
|
от 1,0 до 99,0 мин.
|
Вариант заказа
Окно передаточное угловое АМС 15.02.40.000
Исходные данные:
В – высота;
Ш – ширина;
Г – глубина.
ВхШхГ по внутренним стенкам из нержавеющей стали.
При заказе необходимо указать требуемые технические характеристики.

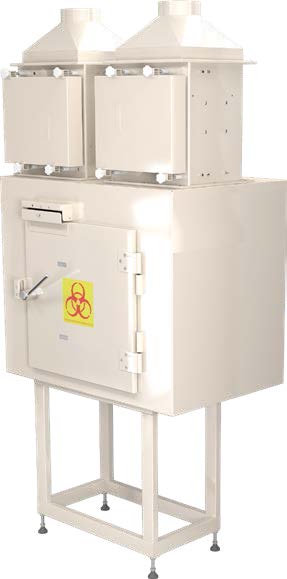

Окно передаточное герметичное ОС-АМС-П-Г
Назначение
Окно передаточное предназначено для использования в помещениях с высокими требованиями к чистоте и герметичности, например, в лабораториях и производствах, проводящих работы с микроорганизмами I-II групп патогенности (по нормативам РФ).
Частично встраивается в стену помещения и образует герметичную замкнутую полость-шлюз, используемую для передачи грузов из «незараженного» помещения в «зараженное». Позволяет производить обеззараживание передаваемых через окно предметов и материалов УФ-излучением.
Выполняется в различных исполнениях, которые по требованию проектной документации отличаются по размерам, направлению открывания дверей, наличию УФ-лампы, платы таймера.
Все составные части окна, стыки и швы герметизированы. Материал и покрытие, применяемые в конструкции окна передаточного, позволяют проводить его дезинфекцию в соответствии с требованиями руководящих документов МЗ РФ.
Устройство и принцип работы
Конструктивно окно передаточное состоит из корпуса из нержавеющей стали, на котором с двух сторон имеются двери из нержавеющей стали. Для герметизации (по контуру) двери проложен резиновый уплотнитель. Внутри окна на верхней крышке установлена УФ-лампа.
Окно передаточное оборудовано системой автоматики, в которую входит:
- панель индикации с двумя сигнальными светодиодами красного и зеленого цвета, показывающими состояние двери: открыто/закрыто, и кнопкой для открывания электрозамка двери;
- плата таймера с клавиатурой для задания времени обеззараживания и кнопкой включения/выключения УФ-лампы.
Одновременное открывание в окне более чем одной двери оповещается звуковой сигнализацией. Обе двери закрываются на электрозамки.
В каждой двери установлен звукоизлучатель, подающий звуковой сигнал при нарушении режима «шлюзования» в окне.
Технические характеристики
|
Потребляемая мощность, Вт, не более
|
50
|
|
Характеристики УФ-лампы:
|
|
тип
|
TUV4 фирмы «Philips»
|
|
мощность УФ-излучения, Вт
|
0,9
|
|
заводская уставка времени работы УФ-лампы, минут
|
1,0
|
|
диапазон уставки времени работы УФ-лампы, минут
|
от 1,0 до 99,0
|
|
Габаритные размеры (ВхШхГ), мм
|
544 х 544 х 500
|
|
Габаритные размеры рабочей зоны (ВхШхГ), мм
|
400 х 400 х 400
|
Вариант заказа
Окно передаточное герметичное ОС-АМС-П-Г, АМС 16.17.000

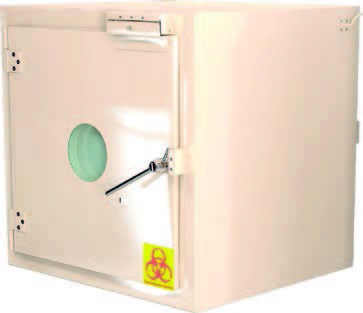

Окно передаточное с обдувом ОС-АМС-П-Г-О
Назначение
Окно передаточное предназначено для использования в помещениях с высокими требованиями к чистоте и герметичности.
Окно частично встраивается в стену помещения и образует герметичную замкнутую полость-шлюз, используемую для передачи грузов из «незаражённого» помещения в «заражённое». Позволяет производить обеззараживание передаваемых через окно предметов и материалов УФ-излучением, а также удалить механические частицы с поверхности предметов и материалов с помощью обдува потоком чистого воздуха.
Выполняется в различных исполнениях, которые по требованию проектной документации отличаются по размерам, направлению открытия дверей, наличию остекления, наличию УФ-лампы, платы таймера, количеству фильтровальных установок, типу подставки.
Все составные части передаточного окна, стыки и швы герметизированы. Материал и покрытие, применяемые в конструкции окна, позволяют проводить его дезинфекцию в соответствии с требованиями руководящих документов МЗ РФ.
Устройство и принцип работы
Конструктивно окно передаточное состоит из:
- корпуса из нержавеющей стали, на котором с двух сторон имеются двери с остеклением из сталинита. Для герметизации (по контуру) двери проложен двойной резиновый уплотнитель. Внутри окна на верхней крышке установлена УФ-лампа. Для подвода и забора воздуха боковые стенки внутри окна выполнены перфорированными;
- двух воздуховодов, один из которых подстыкован к приточной системе, другой – к вытяжной. К каждому воздуховоду подсоединены установки фильтровальные с фильтрами высокой эффективности (H14);
- подставки.
Окно передаточное оборудовано системой автоматики, в которую входит:
- панель индикации с двумя сигнальными светодиодами красного и зелёного цвета, показывающими состояние двери: открыто/закрыто и кнопкой для открывания электрозамка двери;
- плата таймера с клавиатурой для задания времени обеззараживания и кнопкой включения/выключения УФ-лампы.
Одновременное открывание в окне более чем одной двери оповещается звуковой сигнализацией. Обе двери закрываются на ручками и фиксируются электрозамками.
Технические характеристики
|
Питание передаточного окна осуществляется переменным напряжением (230±23) В, частотой (50±1) Гц, с заземляющим контактом
|
|
Потребляемая мощность, Вт, не более
|
50
|
|
Характеристики УФ-лампы:
|
|
- тип
|
TUV4W фирмы «Philips»
|
|
- мощность УФ-излучения, Вт
|
0,9
|
|
- заводская уставка времени работы УФ-лампы, минут
|
1,0
|
|
- диапазон уставки времени работы УФ-лампы, минут
|
от 1,0 до 99,0
|
|
Габаритные размеры рабочей зоны, мм
|
600 х 600 х 600
|
Вариант заказа
Окно передаточное с обдувом ОС-АМС-П-Г-О, АМС 16.16.000
