  Проектирование и создание чистых помещений в лечебных учрежденияx

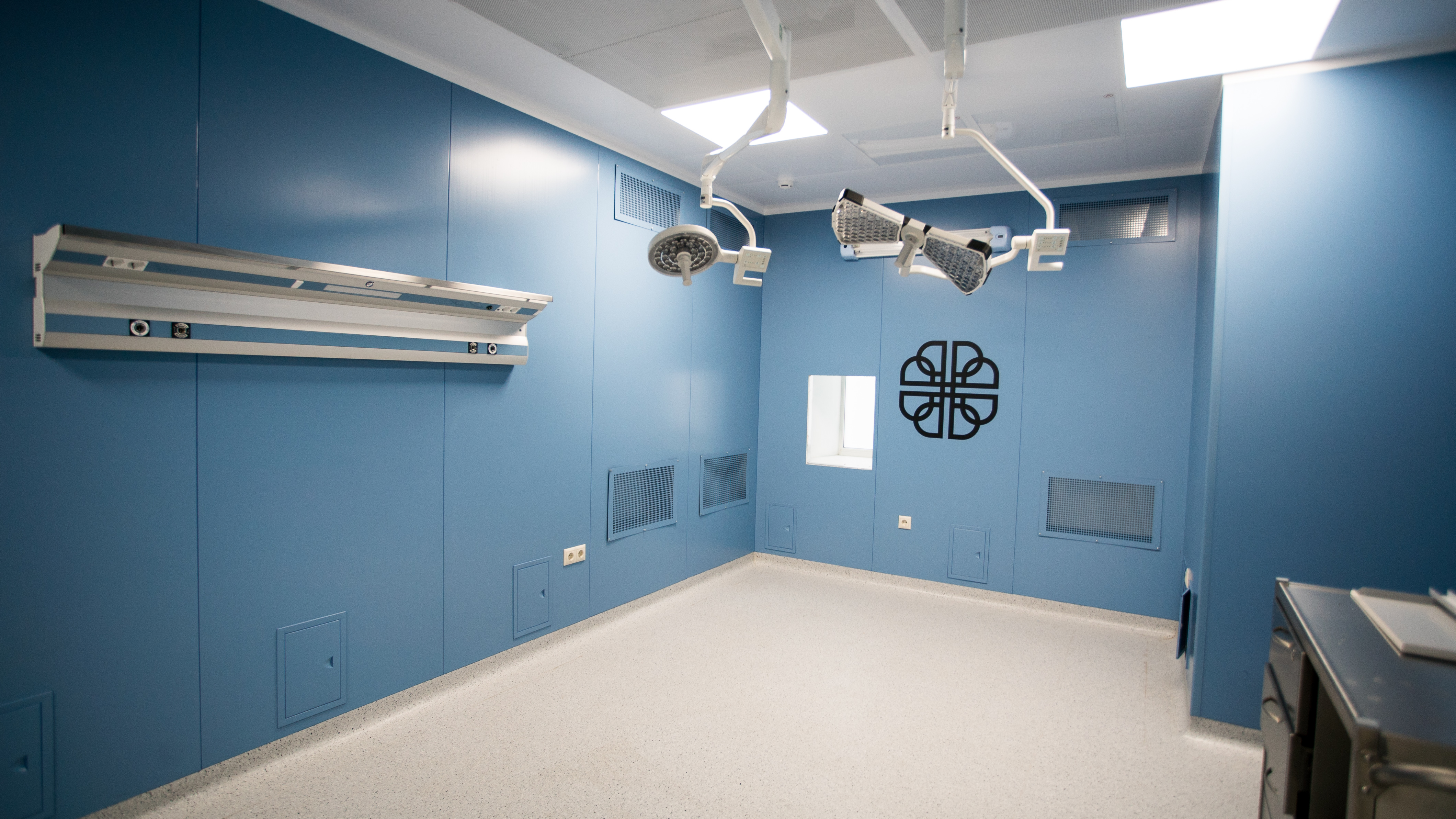

 Стеновые ограждающие конструкции

Чистые помещения» для исполнения в операционных, родовых, реанимационных, ПИТ, лабораторных, ЦСО, септических, асептических блоках — это сложный инженерный продукт, включающий в себя модульные элементы ограждающих конструкций с интегрированными в них системами вентиляции, электрики и медицинского газоснабжения. Европейский опыт показал, что использование модульных ограждающих конструкций эффективно только в случае, если срок эксплуатации систем составляет не менее 12 лет. Поэтому при выборе технологии, в первую очередь, необходимо руководствоваться долговечностью и прочностью используемых материалов.

Наша компания предлагает систему ограждающих конструкций из стали. Современная опытно-производственная база и высококвалифицированное проектно-инженерное бюро позволяют встраивать конструкции в любом помещении, вне зависимости от архитектурных и инженерных особенностей здания.

Расширенная модульная элементная база дает возможность интеграции в конструктив любого медицинского и инженерного оборудования.

Характеристики стеновых ограждающих конструкций:

  • Толщина стен 50-35 мм;
  • Поверхности из нержавеющей или оцинкованной стали;
  • Каркас выполнен из стали толщиной не менее 1,5 мм;
  • Ширина панели до 1200 мм;
  • Высота стен не ограничена;
  • Нижний цокольный профиль высотой 100 мм для завода напольного покрытия;
  • Встроенные стеновые и угловые воздухозаборные модули;
  • Цвет любой по шкале RAL;

Межпанельный уплотнитель — профилированный резиновый уплотнитель (силикон медицинского назначения) или силиконовый герметик с нейтральной вулканизацией, фунгицидными добавками.

В большинстве используемых технологий модульного типа производители и монтажные организации совершенно не учитывают важность бактериальной чистоты застенного и межконструктивного пространства, что нередко сводит к нулю весь объем проделанной дорогостоящей работы. По уникальной технологии производится обработка всех строительных и внутрипанельных поверхностей индивидуально разработанным проникающим модификатором на основе синтезированного наносеребра, что полностью исключает возможность контаминации внутренних поверхностей в процессе многолетней эксплуатации.

В собранном виде панели представляют гладкую герметичную поверхность с заполненными межпанельными стыками. Материал заполнения (уплотнения) швов панелей доступен к обработке дезинфицирующими и моющими средствами, устойчив к интенсивному УФ-облучению. Технология крепежа исключает возможность накопления пыли в панельных стыках и шовных пространствах. Все крепежные детали и сочленения скрыты.

В радиологии и ядерной медицине важное значение играет защита от облучения, поэтому наши инженеры активно занимаются разработкой средств и мер защиты от радиации. Мы специализируемся на производстве стеновых, потолочных, дверных систем, а также окон и систем остекления для следующих областей медицины:

  • Ядерная медицина.
  • Помещения для томографии.
  • Digitale Systemanalyse DAS.
  • Ангиография (зондирование сердца).
  • Помещения для радиотерапии и радиохирургии.
  • Помещения для рентгенологии.
чистые помещения чистые помещения

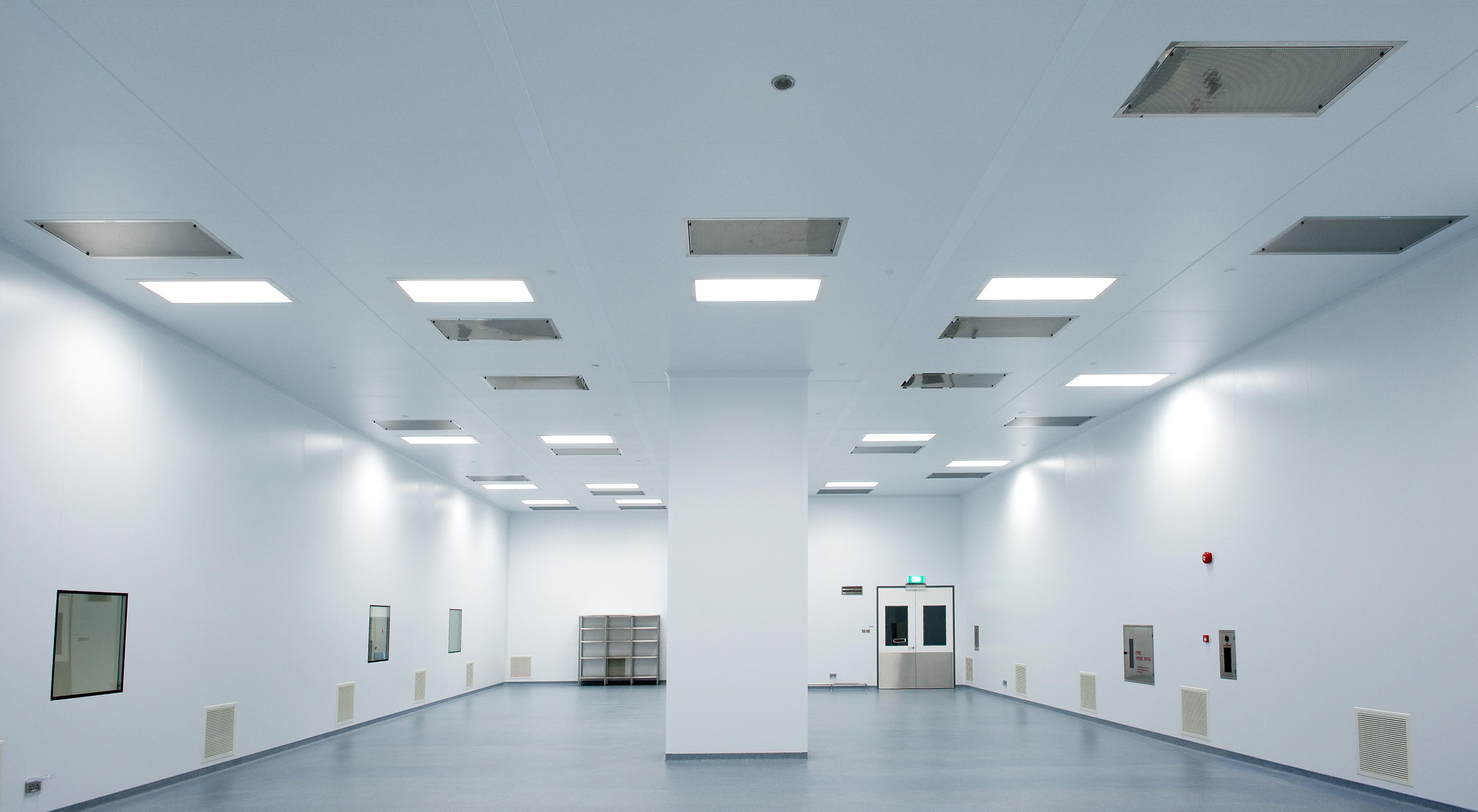

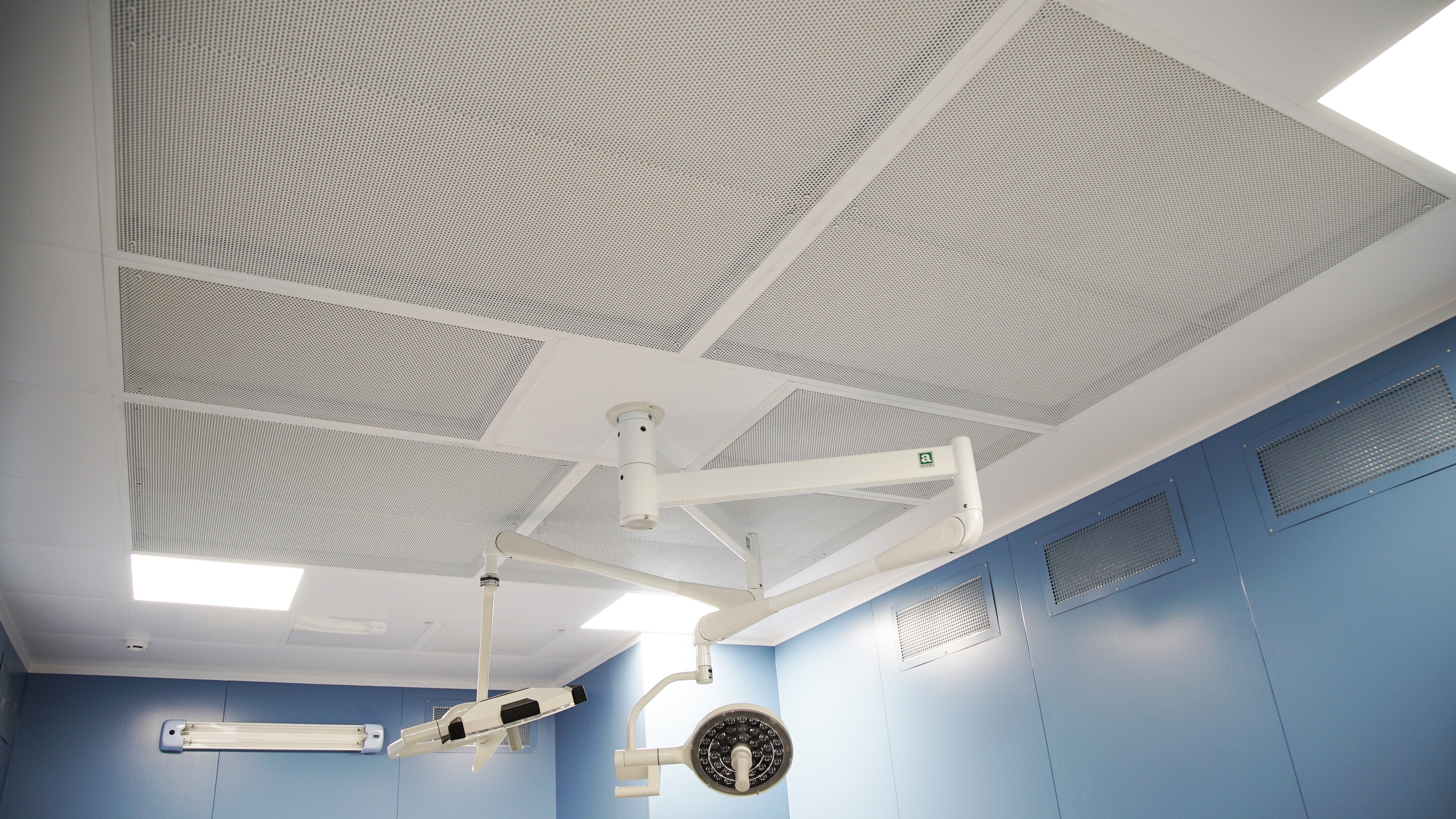

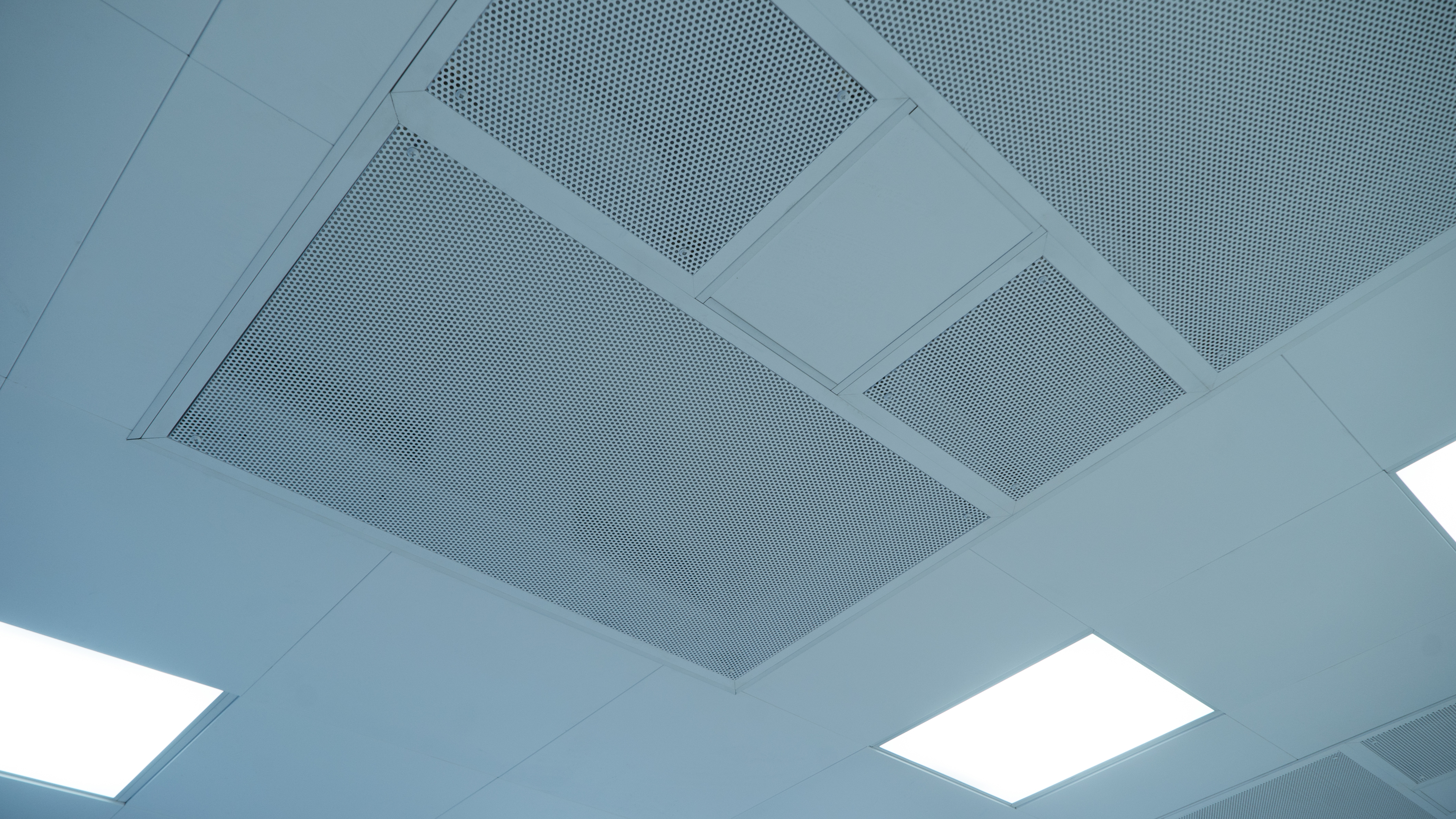

Потолочная система

Система герметичного подвесного потолка для чистых помещений создает идеально ровную плоскость потолка с минимальным количеством швов. Специальный несущий каркас подвесного потолка обеспечивает жесткость всей конструкции и позволяет встраивать другие элементы системы:

  • Скрытая подвесная система
  • Долговечность
  • Минимальное отделение частиц с поверхности
  • Герметичность
  • Удобство чистки и мытья, стойкость к дезинфицирующим средствам

Применяется в ограждающих конструкциях для чистых помещений и контролируемых средах в медицинской, электронной, пищевой, микробиологической и фармацевтической промышленностях, а также в лечебных учреждениях согласно ГОСТР ИСО 14644 и ГОСТР 52539.

  • Типоразмеры: 600х600 мм, 1200х600 мм, 625х625 мм, 625х1250 мм (возможно изготовление по индивидуальным размерам).
  • Материал: оцинкованная или нержавеющая сталь.
  • Толщина: 0,5 мм; 0,7 мм; 0,9 мм; 1,0 мм.
  • Тип кромки: 90°.
  • Поверхностная защита: эпоксидно-полиэфирная порошковая краска (возможен окрас потолочных кассет в соответствии со шкалой RAL; % глянца: глянцевый, полуматовый, матовый, состав с фосфоресцирующими свойствами), транспортировочная защитная ПВХ пленка.
  • Звукопоглащение: 0,10 NRC.
  • Светоотражение: ≤30%.
  • Устойчивость к избыточному давлению — до 40 Па.
  • Устойчивы к ультрафиолету и воздействию дезинфекционных растворов.

В качестве источников искусственного основного освещения в технологии используются LED-светильники с равномерным распределением светодиодов по краям светильника и люминесцентные герметичные светильники общего освещения прямого света, интегрированные в подвесной потолок. Предусматривается система равномерного освещения. Светильники имеют степень защиты не ниже IP54 для возможности проведения влажной обработки.

При разработке конструкции герметичного подвесного потолка учитываются все необходимые проемы и посадочные места для инженерных систем, необходимых для функционирования этих помещений (общеобменной и специальной вентиляции, централизованной подачи медицинских газов, электротехнических кабелей и других специальных систем). При разработке документации учитываются требования, необходимые для проведения работ по техническому обслуживанию и ремонту инженерных систем, находящихся в запотолочном пространстве.

Конструкция потолка обеспечивает надежную изоляцию «Технического отсека» от «Чистого отсека».

чистые помещения чистые помещения

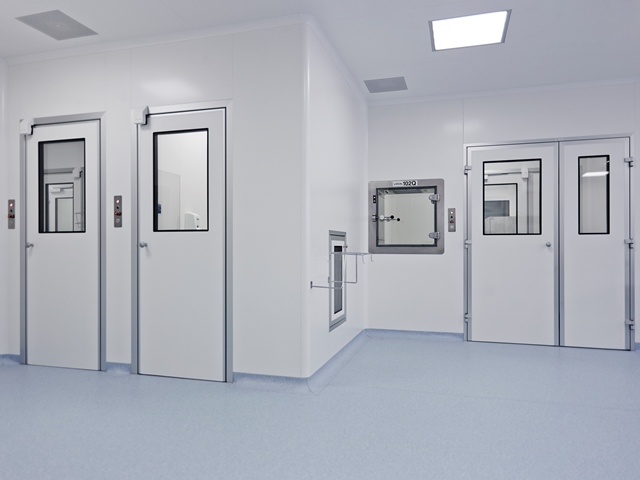

Двери распашные одностворчатые

Давно известно, что качество и надежность дверей является важнейшим элементом в решении задачи поддержания параметров воздуха в чистых помещениях. Двери не содержат материалов, способствующих росту бактерий. Уникальная конструкция петель препятствует накоплению загрязнений. Поверхность дверей имеет гладкую поверхность, что способствует простоте проведения плановой гигиенической обработки.

Двери разработаны с учетом особенностей эксплуатации в медицинских лечебных учреждениях. Отличаются высокой прочностью, гигиеничностью, простотой в обслуживании и предназначены для регулярной высокоинтенсивной эксплуатации в помещениях повышенных классов чистоты.

Мы производим двери с использованием передовых производственных технологий. Для изготовления дверей применяются только лучшие марки кислотоупорной стали. В отличие от других продуктов на рынке наши двери не имеют элементов из алюминия.

ВНИМАНИЕ! Во всех конструкциях дверей внутренний каркас изготавливается только из нержавеющей стали 304. Каждый отдельный болт, шайба или заклепки исполняются также только из кислотоупорной стали.

Исполнение

  • Нержавеющая сталь AISI 304 гладкая или матовая;
  • Оцинкованная сталь, окрашенная в различные цвета RAL;
  • Двери укомплектованы мощной стальной рамой (имеются конструкции коробок для всех вариантов строительного крепления дверей).

Стандартная комплектация

  • Полотно толщиной 42 мм;
  • Ручки из нержавеющей стали с замком или «C»-образная рукоятка;
  • Беспороговая коробка;
  • Нижний уплотняющий порог, срабатывает автоматически при закрывании двери.

Дополнительные опции

  • Фарм-окно круглое диаметром 40 см, 50 сми 60 см;
  • Прямоугольное окно 225х375 мм;
  • Прямоугольное окно 400х600 мм;
  • Дверные доводчики;
  • Электрозамок;
  • Рентгенозащита;
  • Электропривод.

Двери могут быть автоматизированы всеми существующими системами автоматизации дверей, в том числе и системами эксплуатационной безопасности (исключение блокировок дверей в экстренных ситуациях, исключение возможности защемления в дверных проемах и др.).

Активаторы для систем автоматики

  • Локтевой активатор — стандартная комплектация;
  • Датчики расстояния — дополнительное оснащение;
  • Коленный выключатель — дополнительное оснащение.

Дополнительные опции

  • Автоматическое закрытие по истечении времени;
  • Блокировка системы;
  • Блокировка системы в связке с освещением;
  • Система блокировки группы дверей;
  • Информационное табло «Операция»;
  • Ключ-замок или системы контроля доступа.

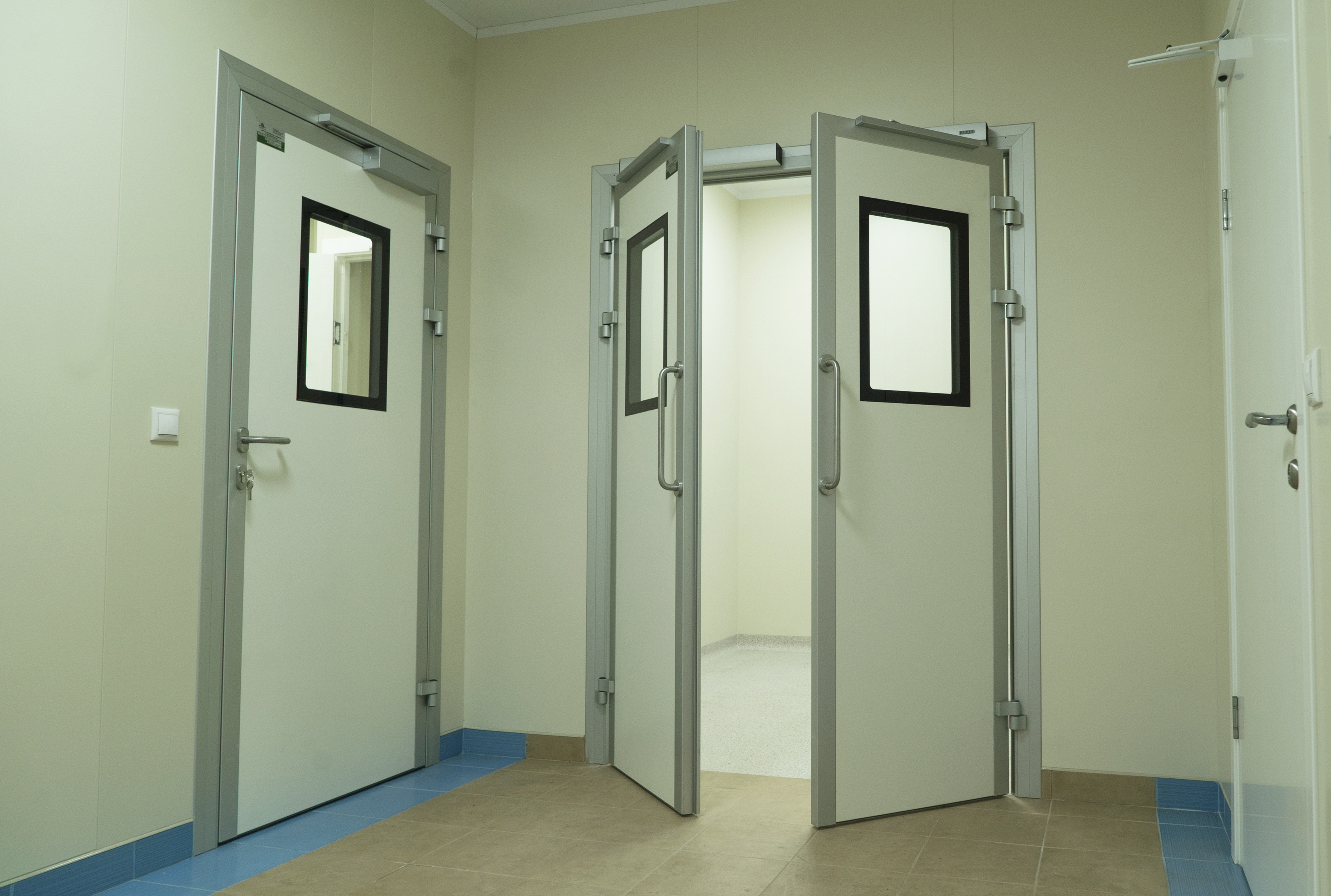

Двери распашные двухстворчатые

Сегодня больницы и медицинские центры должны соответствовать вновь вводимым жестким гигиеническим нормативам, при этом одной из важнейших задач является снижение эксплуатационных расходов. Двери являются наиболее оптимальным решением этого комплекса задач. Двери эстетичны и не требуют обслуживания, просты в эксплуатации и долговечны, устойчивы к моющим дезинфицирующим средствам и стойки к ультрафиолетовому облучению. Уникальная конструкция обеспечивает плотность примыкания дверного полотна.

ВНИМАНИЕ! Во всех конструкциях наших дверей внутренний каркас изготавливается только из нержавеющей стали 304. Каждый отдельный болт, шайба или заклепки исполняются также только из кислотоупорной стали.

Исполнение

  • Нержавеющая сталь AISI 304 гладкая или матовая;
  • Оцинкованная сталь, окрашенная в различные цвета RAL;
  • Двери укомплектованы мощной стальной рамой (имеются конструкции коробок для всех вариантов строительного крепления дверей).

Стандартная комплектация

  • Полотно толщиной 42 мм;
  • Ручки из нержавеющей стали с замком или «C»-образная рукоятка;
  • Беспороговая коробка;
  • Нижний уплотняющий порог, срабатывает автоматически при закрывании двери.

Дополнительные опции

  • Фарм-окно круглое диаметром 40 см, 50 см и 60 см;
  • Прямоугольное окно 225х375 мм;
  • Прямоугольное окно 400х600 мм;
  • Жалюзи для окон;
  • Дверные доводчики;
  • Электрозамок;
  • Рентгенозащита;
  • Электропривод.

Двери могут быть автоматизированы всеми существующими системами автоматизации дверей, в том числе и системами эксплуатационной безопасности (исключение блокировок дверей в экстренных ситуациях, исключение возможности защемления в дверных проемах и др.).

Активаторы для систем автоматики

  • Локтевой активатор — стандартная комплектация;
  • Датчики расстояния — дополнительное оснащение;
  • Коленный выключатель — дополнительное оснащение.

Дополнительные опции

  • Автоматическое закрытие по истечении времени;
  • Блокировка системы;
  • Блокировка системы в связке с освещением;
  • Система блокировки группы дверей;
  • Информационное табло «Операция»;
  • Ключ-замок или системы контроля доступа.
чистые помещения чистые помещения

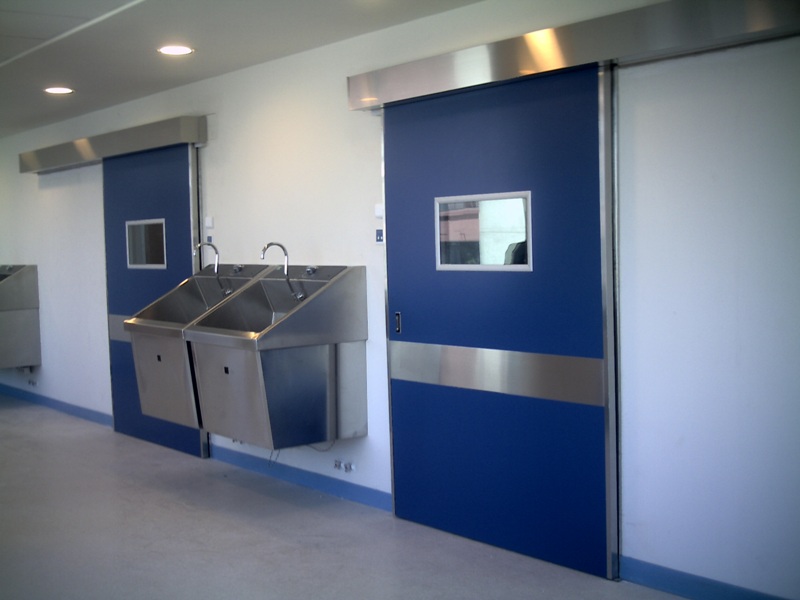

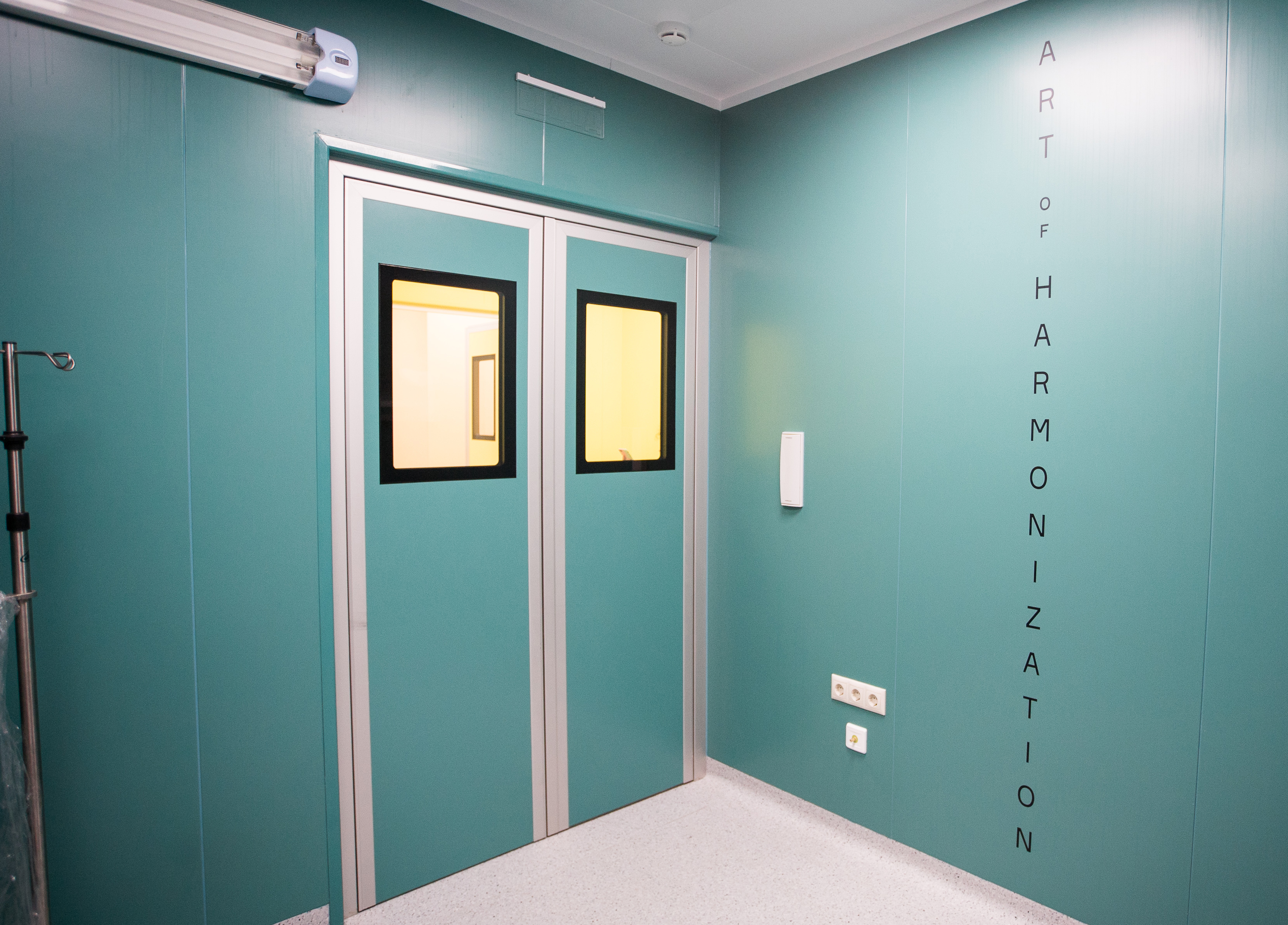

Дверная автоматика

Автоматические системы ― это практически неограниченные возможности по оформлению и оснащению проходов как внутри, так и снаружи зданий. Автоматические системы engeneering разработаны с учетом большого разнообразия дверей, с которыми они могут быть использованы. Любые двери - раздвижные либо распашные, одно- либо двустворчатые, легкие и тяжелые, а также телескопические и герметичные двери могут стать простыми в эксплуатации и безопасными при помощи нашей автоматики.

Функциональность:

Вы можете выбрать систему, которая удовлетворит Вашим требованиям к размеру дверного проема (от 90 см до 4,3 м), весу створки (до 450 кг), интенсивности использования (до 3 млн. рабочих циклов) и типу двери, при этом не переплачивая за характеристики и комплект сверх заявленных.

Безопасность:

Большой выбор сенсоров безопасности, отличающихся габаритными размерами, местом крепления, принципом работы, позволяет сделать систему безопасной для человека не зависимо от условий эксплуатации двери.

Разнообразие:

Изготовление корпуса из алюминия либо нержавеющей стали, с различным цветовым оформлением позволяет адаптировать наши системы не только к любым внешним условиям, но и к любому виду интерьера. Большой выбор элементов управления, таких как контактные и бесконтактные кнопки, клавиатуры, селекторы режимов работы, позволяет сделать систему максимально удобной, незаметной и при этом не допустить не санкционированный доступ в помещение.

чистые помещения чистые помещения

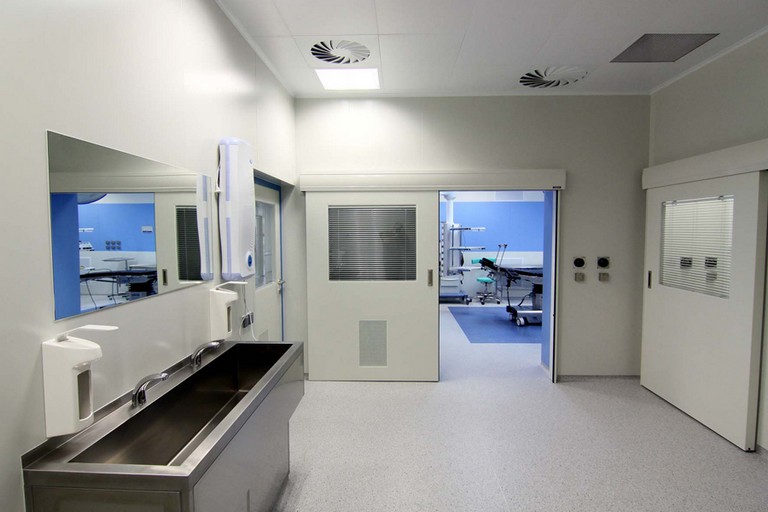

Мойки хирургические

Мойки хирургические (умывальники хирургические) из кислотоупорной нержавеющей стали AISI 304. Мойки предназначены не только для использования в операционных блоках, но и везде, где требуется сохранить высокие стандарты гигиены. Мы рады Вам предложить раковины 1, 2 или 3-местные стандартных размеров. Соответствуя ожиданиям наших Клиентов, мы можем предложить мойки и рукомойники по индивидуальным размерам, с учетом индивидуальных требований.

Хирургические мойки могут быть оснащены автоматическими или механическими смесителями. Фотоэлемент устанавливается на лицевой панели, дальность срабатывания не более 20 см. Возможно оснащение коленным датчиком (включение от прикосновения колена).

Конструкция моек предусматривает защиту пользователя от брызг, большой размер моечной ванны позволяет вымыть руки выше локтя не испытывая каких-либо неудобств.

Мойки могут комплектоваться зеркалами, держателями емкостей для жидкого мыла и антисептика.
