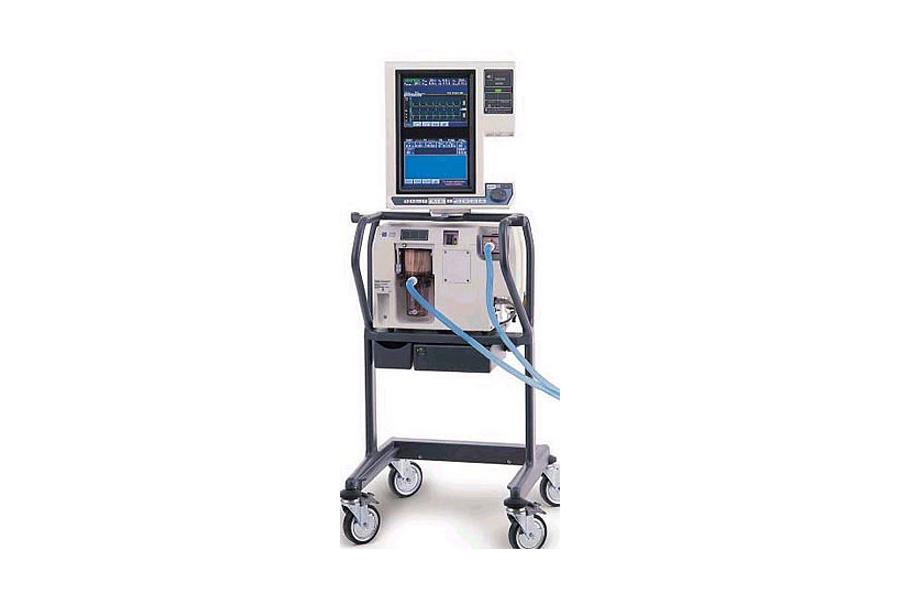

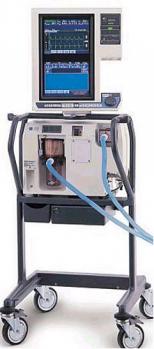

Аппарат искусственной вентиляции легких NPB-840

Аппарат искусственной вентиляции легких NPB-840

Производитель: Puritan Bennett (США)
Цена: Звоните!

Аппарат искусственной вентиляции легких 840 - это новый этап в эволюции приборов для искусственной вентиляции легких. Легок и компактен. Обеспечивает высокочувствительную вентиляцию для любой категории критических пациентов: от новорожденных до взрослых.

Аппарат искусственной вентиляции легких 840 оснащен высокопроизводительной пневматической системой и двухпроцессорной электронной системой, что выводит этот прибор на уровень технологий 21 века. Вместе с тем, функции управления вентилятором чрезвычайно просты. Данные и настройки вентилятора отображаются на жидкокристаллическом сенсорном дисплее DualView", что позволяет быстро оценить состояние пациента при помощи аппарата вентиляции легких. Область экрана SandBox(tm) позволяет просматривать предлагаемые настройки перед тем, как применить их к пациенту.

Система тревог SmartAlerf помогает быстро определять важность и причину условий, вызвавших тревогу. Высоконадежная и недорогая конструкция аппарата искусственной вентиляции легких 840 включает в себя источник резервного питания 802 (BPS) на 30 минут, а также может дополнительно комплектоваться компрессором 804.

Интеллектуальный интерфейс

Система тревог SmartAlerf снижает количество побочных тревог с помощью системы приоритетов тревог. Разделение тревог на первичные и вторичные поможет вам своевременно определять причины тревог.

На жидкокристаллическом сенсорном дисплее DualView" данные и настройки вентилятора отображаются отдельно, что позволяет быстро оценить состояние пациента.

Ввод идеального веса пациента (IBW) автоматически создает настройки по умолчанию, которые достаточно быстро могут быть приняты или изменены при необходимости аппаратом искусственной вентиляции легких.

Область экрана SandBox(tm) позволяет просматривать предлагаемые настройки перед тем, как применить их к пациенту. Вы можете изменять настройки или нажать клавишу CLEAR для отмены. Настройки не применяются к пациенту до тех пор, пока не будет нажата клавиша ACCEPT.

После того, как настройка применена, аппарат искусственной вентиляции легких делает возможным использование функции "отмена" для быстрого возврата к предыдущему значению настройки. Чтобы обеспечить безопасное применение настроек вентилятора и предельных настроек тревог, они оцениваются по введенному оператором значению идеального веса тела.

Настройки вентилятора аппарата вентиляции легких

  • Идеальный вес пациента (I BW): 3.5 - 150 кг
  • Режимы: Вспомогательный/Принудительный (А/С), SIMV или спонтанный (SPONT). Дополнительно BiLevel.
  • Типы спонтанных дыханий: с/без Поддержки Давлением (PS)
  • Поддерживаемое давление (Psupp): 0 - 70 смН2О (0 - 69 гПа)
  • Ускорение потока %: 1% - 100%
  • Чувствительность выдоха (E SENS): 1% - 45%
  • Типы принудительных дыханий: С контролем по объему (VC) или с контролем по давлению (PC)
  • Дыхательный объем (VT): 25 - 2500 мл
  • Частота Дыхания (f): 1.0 -100 /мин
  • Пиковый поток (V MAX): 3 - 150 л/мин для IBW > 24 кг; 3 - 60 л/мин для IBW " 24 кг
  • Форма графика потока: Квадратная или нисходящая
  • Время плато (Т Р L): 0.0 - 2.0 секунд
  • Давление вдоха (Р 1): 5 - 90 смН 2 О (5 - 88 гПа)
  • Постоянно при изменении частоты: Время вдоха (Т 1), отношение I:Е, Или время выдоха (Т E)
  • Время вдоха (Т1): 0.2 - 8.0 сек
  • Отношение 1:Е: ? 1:299 - 4.00:1
  • Время выдоха (Т Е) ТЕ > 0,2 cек
  • Тип переключения: По давлению (P TR IG) или по потоку (V TRIG триггерный механизм Flow- b y)
  • Чувствительность давления (P SENS): 0.1 - 20 см H2O ниже PEEP (0,1 -20гПа)
  • Чувствительность потока (V SENS): 0.5 - 20 л/мин
  • О2%: 21% - 100%
  • PEEP: 0 - 45 смН 2 О (0 - 44 гПа)
  • Вентиляция АПНОЭ: Принудительный тип АПНОЭ: с контролем по объему (VC) или с контролем по давлению (PC)
  • Форма графика потока АПНОЭ: Квадратная или нисходящая
  • Пиковый поток АПНОЭ (VMAX): 3 - 150 л/мин для IBW > 24 кг, 3 - 60 л/мин для 1BW ? 24 кг
  • Давление на вдохе АПНОЭ (Р1): 5 - 90 смН2О (5 - 88 гПа)
  • Время вдоха АПНОЭ (Т1): 0.2 - 8.0 сек
  • Интервал АПНОЭ (Т A): 10 - 60 сек
  • Частота Дыхания АПНОЭ (f): 2.0 - 40 /мин
  • О:% АПНОЭ: 21% - 100%
  • Отношение I:Е АПНОЭ: ? 1.00:1
  • Время выдоха АПНОЭ (Т E): Т E ? 0.2 сек
  • Чувствительность отсоединения (D S ENS): 20% -9 5%
  • Тип увлажнителя: "Искусственный нос" (HM E). Увлажнитель с проводом нагрева или без него
  • Тип контура пациента: Педиатрический или взрослый

Настройки пределов для тревог аппарата искусственной вентиляции легких (ИВЛ)

  • - Высокое давление контура: 7 - 100 смН-0 (7 - 98 г Па)
  • - Высокий минутный объем выдоха: 0.1 - 99.9 л или отключен
  • - Высокий дыхательный объем выдоха: 50 - 3000 мл или отключен
  • - Высокая частота дыхания: 10- 110 /мин или отключен
  • - Низкий дыхательный объем принудительного выдоха: 5-до 2500 мл или отключен
  • - Низкий минутный объем выдоха: 0,01-60,0 л
  • - Низкий дыхательный объем спонтанного выдоха: 5 - 2500 мл или отключен

Отображаемые данные

  • - Тип дыхания: Обозначает тип (принудительный, вспомогательный или спонтанный) и фазу (вдоха или выдоха) обеспеченного дыхания
  • - Доставлено О2%
  • - Конечное давление выдоха
  • - Конечное давление вдоха
  • - Минутный объем выдоха
  • - Дыхательный объем выдоха
  • - Отношение I:Е
  • - Максимальное давление контура
  • - Среднее давление контура
  • - Спонтанный минутный объем
  • - Общая частота дыхания

- Встроенная графическая система аппарата искусственной вентиляции легких обеспечивает:

Просмотр графиков зависимости давления от времени, потока от времени, объема от времени и давления от объема (одна или две кривые, или цикл давление-объем могут быть отображены одновременно). Цикл давление-объем автоматически вычисляет область вдоха. Все графики могут быть фиксированы.

Регулировку базовой линии и масштаба вертикальной и горизонтальной осей.

Графики аппарат вентиляции легких автоматически показываются и останавливаются при нажатии INSP PAUSE или ЕХР PAUSE. При инспираторной паузе расчетные значения комплайнса и, по возможности, сопротивления выводятся после окончания инспираторной паузы. При экспираторной паузе измеренные значения скрытого и общего ПДКВ (PEEP) появляются во время и по окончании паузы.

Индикаторы состояния вентилятора аппарата искусственной вентиляции легких

  • - Нормальное функционирование
  • - Нормальное функционирование пневматики аппарата ИВЛ
  • - Высокоприоритетная тревога: (мигает, если активна; светится постоянно, если выполнен автосброс)
  • - Среднеприоритетная тревога: (мигает, если активна; выключена, если выполнен автосброс)
  • - Низкоприоритетная тревога: (мигает, если активна; выключена, если выполнен автосброс)
  • - Вентилятор не работает
  • - Компрессор готов
  • - Компрессор подает воздух в вентилятор
  • - Нормальное функционирование дисплея
  • - Потеря связи с дисплеем
  • - Клапан безопасности открыт
  • - Готовность источника резервного питания
  • - Вентилятор работает на BPS
  • - BPS заряжен/BPS заряжается

Физические характеристики аппарата вентиляции легких

Вес

  • - Модуль пневматики: 18.2 кг
  • - Дисплей: 5.7 кг
  • - Тележка: 15.5 кг
  • - Компрессор: 31.6 кг
  • - Источник резервного питания: 6.6 кг

Размеры

  • - Модуль пневматики: 330 мм*457 мм*254 мм
  • - Дисплей: 460 мм*394 мм*170 мм
  • - Тележка: 998 мм*582 мм*602 мм
  • - Компрессор: 417 мм*458 мм*362 мм
  • - Резервный источник питания: 83 мм*244 мм*254 мм



Более подробную информацию Вы можете получить, скачав инструкцию на аппарат NPB-840 (размер 6.3 MB)
