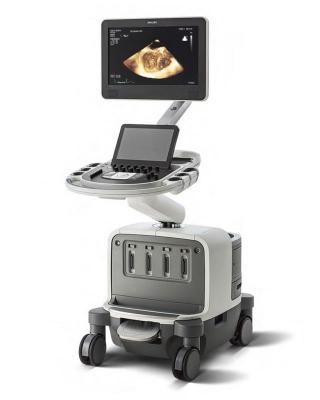

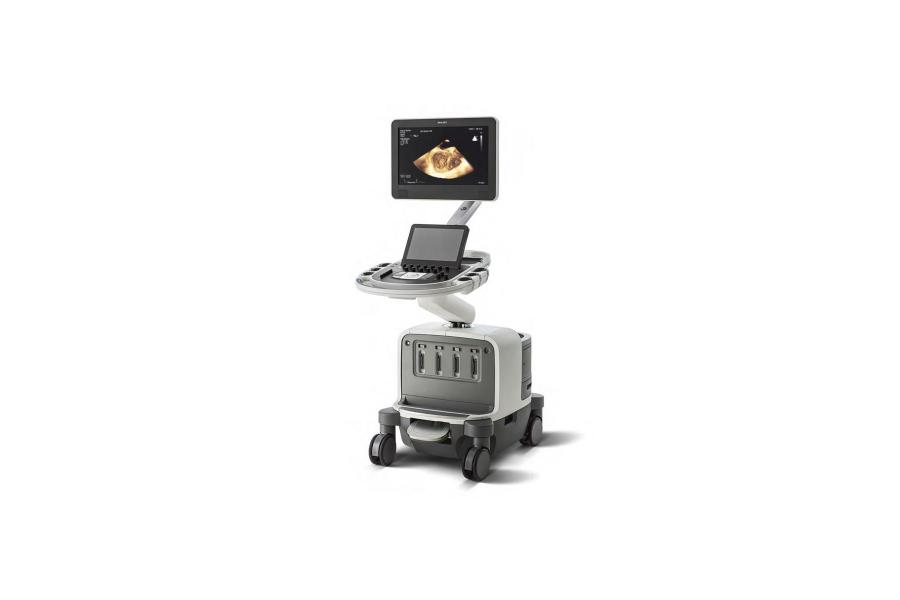

УЗИ аппарат Philips EPIQ 7

УЗИ аппарат Philips EPIQ 7

Производитель: Philips (Нидерланды)
Цена: Звоните!

Данная платформа является наиболее мощной из всех, когда-либо применявшихся в ультразвуковой диагностике — это относится ко всем аспектам получения и обработки изображений, благодаря чему эта область диагностики выходит на новый, более совершенный уровень своего развития.





  • Наиболее мощная платформа из когда-либо использовавшихся для ультразвуковой диагностики

Эта платформа охватывает все аспекты сбора эхографических данных и их обработки, позволяя по-настоящему ощутить новые возможности системы.

  • Архитектура Philips nSIGHT — полностью новый подход к визуализации

Фирменная архитектура nSIGHT — совершенно новый подход к формированию ультразвуковых изображений, не требующий принятия каких-либо компромиссных решений. В отличие от традиционных систем, в которых изображение формируется линия за линией, технология nSIGHT создает изображения с оптимальным разрешением уже на уровне пикселов.

  • Уникальная архитектура

Фирменная архитектура nSIGHT — это использование нового способа формиро-вания ультразвукового луча и мощной системы параллельной обработки большого объема данных. Эта уникальная архитектура позволяет регистрировать огромный объем ультразвуковых данных, а затем создавать оптимально сфокусированные лучи, обеспечивающие высочайшее разрешение в каждой точке изображения
Архитектура nSIGHT снимает старые ограничения традиционной ультразвуковой диагностики и выводит ее на новый уровень клинических возможностей:

  • Невозможно одновременно увеличить частоту кадров и повысить качество изображений

Благодаря практически идеальному формированию ультразвукового луча вы впервые сможете одновременно добиться как превосходного временного разрешения и высокой частоты кадров, так и высочайшей детализации изображений, тем самым избежав привычной необходимости в поиске компромиссного решения.

  • Для достижения высокой четкости изображения необходимо точно расположить фокальную зону

Теперь вы сможете получать изображение тканей с высочайшей однородностью по всей глубине вплоть до кожного покрова без традиционных ограничений, касающихся фокусировки. Это достигается благодаря динамическим расчетам и оптимальной фокусировке на прием и передачу на всех глубинах и вплоть до пиксельного уровня.

  • Невозможно преодолеть ограничения, связанные с глубиной проникновения, и повысить чувствительность к слабым сигналам от тканей

Высокое пространственное и контрастное разрешение, а также превосходная глубина проникновения на высоких частотах даже при технически сложных исследованиях благодаря сверхширокому динамическому диапазону и уникальной технологии реконструкции ультразвукового луча, позволяющей получать больше информации на больших глубинах и при более низком уровне шума.

Сравнение системы EPIQ 7 с традиционными системами показывает ее значительное превосходство:

  1. Увеличение глубины проникновения до 76% (глубина проникновения — способность сканировать глубокие структуры с разрешением, необходимым для проведения исследования)
  2. Увеличение временного разрешения до 213% (способность поддерживать высокое разрешение при большой частоте кадров)

Революционная архитектура nSIGHT системы EPIQ 7 еще больше расширяет возможности технологии xMATRIX.

  • xMATRIX — самая передовая и универсальная технология ультразвуковых датчиков

Ни одна другая ультразвуковая система премиального класса не поддерживает такого полного набора современных ультразвуковых датчиков. В одно касание, технология xMATRIX позволяет использовать единственный датчик, переключая его в любой из режимов: 2D, 3D/4D, Live xPlane, Live MPR, MPR, все режимы регистрации допплеровского сдвига и энергетический допплер.

  • Революционная архитектура nSIGHT еще больше расширяет возможности технологии xMATRIX

Вы сможете получать сверхтонкие двумерные срезы. С помощью технологии Live xPlane можно проводить визуализацию одновременно в двух плоскостях с полным разрешением, приобретая, таким образом, в два раза больше клинически важной информации за то же время. Получать превосходные изображения в любой плоскости с равномерным разрешением по всем плоскостям сканирования. Теперь все это стало возможным. Отправлять изображения 3D MPR в плоскостях X, Y и Z на любую систему PACS с помощью функции MPR DICOM Export. Работать в режиме 4D при проведении абдоминальных и акушерских исследований.

  • Существенное расширение возможностей датчика X6–1 при проведении абдоминальных и акушерских исследований

Теперь вы можете использовать режим Elevation Сompounding вместе с датчиком X6–1 без снижения частоты кадров — это позволяет еще больше пода-вить артефакты и повысить контрастное разрешение на всех глубинах. С помощью датчика X6–1 вы сможете проводить трехмерную визуализацию сердца плода в реальном времени и сканировать печень с полным охватом 90° x 90° всего за 0,25 с.

  • Первое в мире панорамное объемное сканирование органов

Для панорамного объемного сканирования используется режим Live xPlane, позволяющий получать калиброванные объемные данные в расширенном поле обзора. Вы сможете без труда получить панорамное объемное изображение и провести количественный анализ всего органа (например, печени или поджелудочной железы), всей матки или всего плода.

  • Технология PureWave,

которая стала самым большим прорывом в создании пьезоэлектрических датчиков за последние 40 лет. Чистые, однородные кристаллы PureWave на 85% эффективнее обычных пьезоэлектрических материалов и благодаря этому обладают уникальными рабочими характеристиками. Эта технология обеспечивает высокую глубину проникновения при исследовании технически сложных пациентов и позволяет достичь превосходного пространственного разрешения. Технология PureWave используется во всех датчиках xMATRIX.
PureWave — усовершенствованная технология визуализации, по-зволяющая проводить технически сложные исследования самых разных органов:

  1. Датчик PureWave C5–1 и новый датчик PureWave C9–2 для технически сложных абдоминальных и акушерских исследований
  2. Датчик PureWave S5–1 для технически сложных кардиологических и транскраниальных исследований
  3. Датчик PureWave C10–3V для технически сложных гинекологических и акушерских исследований на ранних сроках беременности

Кристаллы PureWave обладают почти идеальной однородностью, благодаря чему обеспечивается широкий диапазон частоты работы датчиков и в два раза большая их эффективность по сравнению с датчиками на основе традиционных керамических
материалов. Это обеспечивает превосходные характеристики визуализации, в том числе в доплеровских режимах.

Система EPIQ 7 поддерживает как компресионную эластографию так и эластографию боковой волны. Эластография, режим измерения степени устойчивости ткани к деформации, отличается высокой чувствительностью и теперь не требует приложения внешних нагрузок — по этой причине ее можно использовать для оценки жесткости ткани в широком спектре приложений.
Во втором режиме эластографии, основанном анализе скорости распространения боковой волны, используются уникальные схемы импульсного воздействия, позволяющие измерять скорость распространения боковой волны в различных тканях. Этот метод позволяет получать абсолютные значения жесткости ткани. Эта информация является особенно полезной при оценке такого патологического процесса, как фиброз печени.

Оператор может просмотреть мультимодальные DICOM-изображения, полученные методами КТ, ЯМ, МРТ, маммографии и ультразвуковой диагностики. Результаты текущего и прошлых исследований можно сравнивать без дополнительной рабочей станции — более того, просмотр мультимодальных изображений возможен даже при выводе текущего изображения на экран в реальном времени.

  • Быстрое и эффективное объединение изображений

Новые, полностью интегрированные средства объединения текущего ультразвукового изображения с изображениями КТ, МРТ и ПЭТ позволяют повысить надежность диагностики.
Объединение изображений разного типа непосредственно на ультразвуковой системе открывает новые возможности для диагностики и визуализации, позволяющие быстрее принимать решения.

  • Расширенные средства навигации

Средства навигации иглы помогают при проведении таких сложных вмешательств, как биопсия малых и трудновизуализируемых образований, которые располагаются вблизи жизненно важных органов и структур. Такие процедуры теперь можно выполнять быстрее и с меньшим количеством повторных исследований.
Новое устройство отслеживания положения иглы и расширенный набор коаксиальных инструментов для определения локализации кончика иглы обеспечивают совместимость с широким спектром принадлежностей для биопсии и абляции, предназначенных для проведения процедур самой разной сложности.

Возможности для объединения изображений и навигации расширяются за счет использования семейства датчиков для разных областей применения, включая датчики PureWave X6–1 xMA-TRIX, PureWave C5–1, а также C9–2 (для брюшной полости), L12–5 (для молочных желез и поверхностно расположенных малых органов) и C10–4ec (для предстательной железы)

Контрастное усиление теперь можно без труда использовать почти в любой области применения ультразвуковой диагностики. Система EPIQ 7 оптимизирует проведение таких исследований и позволяет добиваться отличных результатов при использовании разных веществ и в самых разнообразных исследованиях.  Архитектура nSIGHT обеспечивает повышенную чувствительность, что позволяет снизить концентрацию пузырьков контрастного вещества и при этом добиться превосходного временного разрешения во время наиболее критичных фаз накопления и вымывания. Компания Philips, единственная среди ведущих производителей ультразвукового оборудования, предлагает первую в мире систему для 3D-визуализации с контрастированием в реальном времени, которую можно использовать для общих исследований и динамической клинической оценки.

Система EPIQ 7 полностью изменяет методы работы операторов при проведении исследований. Простота использования, оптимальный рабочий процесс, эргономичность, портативность — мы полностью изменили то, как Вы взаимодействуете с ультразвуковой системой, сохранив при этом интуитивную понятность управления.
Более 80% специалистов по УЗИ испытывают боли, связанные с их профессиональной деятельностью, причем 20% вынуждены уйти из профессии из-за профессиональных заболеваний

В системе EPIQ 7 используется новый планшетоподобный интерфейс, существенно снижающий количество нажатий кнопок на величину от 40 до 80%, а общее количество действий на 15%.

  • Усовершенствованный рабочий процесс

Дизайн этой платформы требует лишь минимального обучения пользователей, после которого они могут проводить исследования. Результативность работы на всех этапах повышается за счет использования таких автоматизированных средств, как функция Real Time iSCAN (AutoSCAN), которая автоматически оптимизирует общее усиление и усиление по глубине, обеспечивая оптимальное качество изображений в режимах 2D, 3D и 4D.

  • Привлекательная мобильность

Масса системы EPIQ 7 всего 104,3 кг — это самая легкая система в своем классе и она на 40% легче самой тяжелой системы высшего класса других производителей. Систему EPIQ 7 легко пере-мещать как по ковровому, так и по плиточному покрытию. Перевод системы в спящий режим, перемещение и загрузка в течение секунд. Монитор можно сложить, чтобы уменьшить высоту си-стемы во время транспортировки, а встроенные держатели кабелей и корзина для принадлежностей идеально сконструированы для проведения исследований в любом месте больницы. Работа оптимизируется также за счет использования беспроводной связи по протоколу DICOM.

  • Тишина как в библиотеке

При работе системы EPIQ 7 ее почти не слышно. Как показали результаты испытаний, уровень шума этой системы составляет 37—41 дБ, что соответствует условиям библиотеки.

  • Удобство сканирования

Множество возможностей поворота как пульта управления, так и ЖК-монитора с диагональю 54,6 cм и углом разворота 720° обеспечивают эргономичные условия работы.

  • Эффективность как отличительная черта

Встроенные средства повышения эффективности работы нацелены на повышение пропускной способности и стандартизации исследований.

  • SmartExam

Технология SmartExam сокращает время исследования на 30—50%, и существенно сокращает количество нажатий клавиш на 300 за одно исследование — тем самым достигается существенно более высокий уровень стандартизации и независимости от пользователя. Быстрая и удобная настройка, единообразные и точные аннотации, автоматическое переключение режимов и предупреждения о пропущенных проекциях рационализируют выполнение исследований. Эта технология дает возможность освободить время для работы с пациентами, повысить уверенность в правильности выполнения исследования, избежать чрезмерной заботы о технической стороне, сократить количество рутинных действий и физическую нагрузку, а также улучшить соблюдение графика и эффективность работы отделения.

  • Функция Auto Doppler для исследования сосудов

Функция Auto Doppler сокращает количество этапов в трудоемких задачах позиционирования окна цветного изображения и размещения контрольного объема с десяти до трех и уменьшает количество повторных нажатий на кнопки в среднем на 67,9%.

  • Система постобработки изображения

Данная система позволяет проводить постобработку многих параметров исследования.

  • Мастер настройки

Мастер настройки позволяет без труда настроить параметры системы, установить
пользовательские конфигурации и быстро приступить к работе. Удобный просмотр изображений и эффективное использование даже при тусклом освещении благодаря большому широкоформатному экрану с диагональю 54,6 см и внешней подсветкой клавиатуры, компонентов и портов датчиков.

Это одна из самых экологичных систем, когда-либо разработанных нашей компанией. Она потребляет на 25% меньше энергии, чем наши предыдущие системы этого класса.

EPIQ 7 — наша самая интеллектуальная ультразвуковая система, в которой реализован полный набор средств количественного анализа, отличающихся также простотой использования.

  • Технология Anatomical Intelligence — ключевой компонент системы EPIQ 7

Ключевым компонентом мощной архитектуры EPIQ 7 является уникальная разработка компании Philips — технология Anatomical Intelligence Ultrasound (AIUS), превращающая ультразвуковой аппарат в активную адаптирующуюся систему. Использование специализированных средств моделирования органов, формирования срезов изображений и количественного анализа позволило упростить проведение исследований, повысить их воспроизводимость и достичь нового уровня клинической информативности.
Технология AIUS охватывает множество сфер от автоматизации повторяющихся действий до полностью автоматизированного анализа с минимальным вмешательством оператора. В действительности, множество наших средств оснащены технологией ZeroClick, позволяющей автоматически выполнять большинство операций.

Автоматизация
Функция автоматизированного количественного анализа 2D-изображений (a2DQA.I.) с технологией ZeroClick для УЗИ детей и взрослых.
Функция a2DQA.I. с технологией ZeroClick идеально подойдет для любого кабинета ультразвуковой диа-гностики — в ней используется технология AIUS для автоматического анализа области интереса и модули Q-App для быстрого и надежного расчета фракции вы-броса и объемов в режиме 2D. Функцию автоматизиро-ванного расчета фракции выброса можно использовать непосредственно во время исследования, поэтому она подойдет для любого протокола ЭхоКГ.
Функция автоматизированного количественного анализа механики сердца (aCMQA.I.) с технологией ZeroClick для проведения ЭхоКГ у взрослых. Технология ZeroClick, реализованная в функции aCMQA.I., использует данные о спекл-шуме для двумерного расчета продольной деформации.
Также рассчитывается фракция выброса, для чего используется модуль Auto-ROI, входящий в пакет aCMQA.I. Q-App.

Навигация
Данная система отличается превосходной модульной конструкцией, обеспечивающей возможность быстрого ремонта, наладки и ввода в эксплуатацию.

Продуманная архитектура программного обеспечения
Программное обеспечение системы легко оптимизируется, настраивается и восстанавливается техническим персоналом без риска потери данных — вы можете быть уверены, что неполадки будут исправлены, а данные сохранятся. В этой архитектуре программного обеспечения конфиденциальность сведений о пациенте поддерживается на совершенно новом уровне. Данные пациента хранятся в отдельном разделе, физически отделенном от остальной информации — таким образом обеспечивается полный контроль над данными, включая
их защиту и возможность быстрого удаления.

Возможности для обучения
Наши всесторонние учебные курсы и программы соответствуют современным клиническим задачам, помогают повысить эффективность работы и тем самым способствуют улучшению качества медицинской помощи.
Модуль MVNA.I. использует объемное изображение митрального клапана в режиме Live 3D для быстрого создания легко интерпретируемой модели всего за восемь шагов, позволяющей проводить все необходимые измерения и расчеты для митрального клапана.
По сравнению с ранее существовавшими средствами, количество действий пользователя в модуле MVNA.I. сокращено на 89%.

Модуль MVNA.I. сохраняет результаты на каждом шаге процесса:

  1. На сбор данных в области кольца митрального клапана затрачивается на 74% меньше элементарных операций, а трассировка створок выполняется без участия пользователя
  2. Благодаря инструкциям модуля MVNA.I., реализованным в виде простых команд и графических элементов, этот инструмент использовать существенно проще, чем предыдущие средства количественного анализа митрального клапана

Модуль Fetal Heart Navigator
Технология xMATRIX позволяет отсканировать сердце плода всего за две секунды, при этом модуль Philips Fetal Heart Navigator автоматически выбирает проекцию дуги артериального протока в качестве базового изображения. Для получения остальных трех проекций система предоставляет серию простых инструкций и двумерных схем.

Функция Vascular Plaque Quantification (VPQ)
Функция Philips Vascular Plaque Quantification использует неинвазивную трехмерную технологию для автоматической визуализации и количественной оценки всего объема бляшек в сонной артерии, процента сужения сосуда, а также других параметров, характеризующих состав бляшек. Эти измерения имеют важное значение в определении риска развития инсульта и сердечно-сосудистых заболеваний.

Система EPIQ 7 оснащена набором передовых программных модулей Q-Apps для количественного анализа ультразвуковых изображений.

Модули Q-Apps общего назначения:

  • Модуль Q-App для определения толщины комплекса интима-медиа (IMT)
  • Модуль количественного анализа для общих 3D-исследований (GI 3DQ)
  • Модуль количественного анализа исследуемой области (ROI)
  • Модуль визуализации микрососудов (MVI)
  • Fetal Heart Navigator (FHN) — навигатор для УЗИ сердца плода.
  • Vascular Plaque Quantification (VPQ) — функция количественного анализа бляшек.

Модули Q-Apps для ЭхоКГ:

  • Анализ деформации миокарда (SQ)
  • Модуль количественного анализа кардиологических 3D-изображений (3DQ)
  • Модуль расширенного количественного анализа кардиологических 3D-изображений (3DQ Advanced)
  • Оценка деформации миокарда при проведении стресс-эхокардиографического исследования (CMQ Stress)
  • Mitral Valve NavigationA.I. (MVNA.I.) — средства навигации для УЗИ митрального клапана
  • Automated 2D Cardiac QuantificationA.I. (a2DQA.I.) — автоматизированный количественный анализ 2D-изображений
  • Automated Cardiac Motion QuantificationA.I. (aCMQA.I.) — автоматизированный количественный анализ механики сердца

Удаленный рабочий доступ
Сократите время, затрачиваемое на обращения по телефону, с помощью службы дистанционной поддержки Philips «Virtual Visit», которая позволяет быстро оказывать техническую помощь, устранять неисправности и получать консультации по новым возможностям.

Технология iSSL
Стандартный отраслевой протокол, который соответствует международным стандартам конфиденциальности и обеспечивает надежное и безопасное подключение к сети дистанционного технического обслуживания компании Philips через имеющееся интернет соединение.

Оперативный запрос технической поддержки
Запрос технической поддержки можно отправить непосредственно с системы EPIQ — этот удобный и быстрый способ связи позволяет меньше отрываться от работы, не покидать рабочего места и сосредоточиться на пациенте.

Эксплуатационные отчеты
Средства анализа данных, которые помогают принять обоснованное решение по усовершенствованию рабочего процесса, качественному обслуживанию пациентов и сокращению общей стоимости эксплуатации. Компания Philips предлагает уникальное средство, позволяющее индивидуально использовать каждый датчик и обеспечивающее возможность их сортировки в зависимости от категории исследования.

Профилактический мониторинг
Профилактический мониторинг позволяет вовремя обнаружить и устранить неисправность до ее фактического проявления. Он также помогает предсказывать вероятность тех или иных потенциальных неполадок и принимать соответствующие меры. Заранее планируя техническое обслуживание системы, вы не будете тратить время на решение неожиданных проблем и сможете повысить работоспособность оборудования, оптимизировать рабочий процесс и обеспечить хорошее впечатление пациентов.
Данная система отличается превосходной модульной конструкцией, обеспечивающей возможность быстрого ремонта, наладки и ввода в эксплуатацию.
