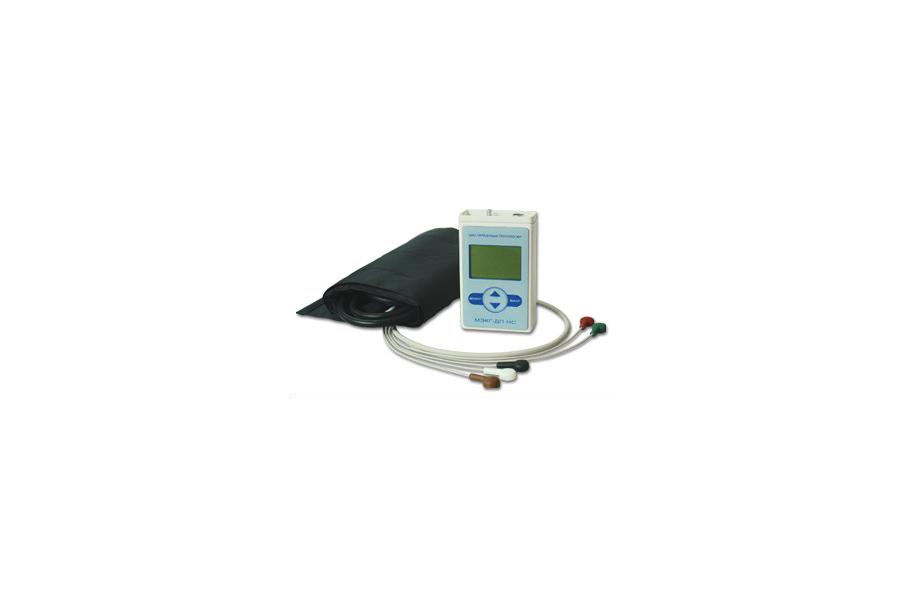

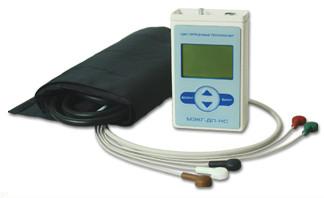

Диагностический комплекс "Союз" поставляется с комбинированным монитором МЭКГ-ДП-НС, являющимся инновационной разработкой - "три прибора в одном"
Регистрация ЭКГ возможна по грудным и ортогональным отведениям, а АД - осциллометрическим и аускультативным методами.
Прибор МЭКГ-ДП-НС оснащен графическим дисплеем, на котором в любой момент мониторирования можно оценить качество регистрируемых сигналов. Наглядное меню и клавиатура расширяют возможности работы с прибором.
Функциональная мощь и быстродействие в необыкновенно портативном, стильном и приемлемом по цене комплексе.
Аппаратно-программный комплекс "Союз" предназначен для регистрации и обработки ЭКГ и АД у свободно передвигающихся пациентов в амбулаторных и стационарных условиях в течение длительного промежутка времени - от одних до трех суток.
Комплекс "Союз" устроен как модульная система, которая может расти и развиваться вместе с вашим бизнесом и позволяет варьировать типами подключенных к системе дополнительных приборов, а также выбирать способы анализа полученных данных.
Подсоединение к диагностическому комплексу "Союз" дополнительных приборов разных типов - на сегодня таких приборов семь! - позволяет решать диагностические задачи любой сложности с максимальным комфортом и минимальными затратами времени и средств.
Технические Характеристики
Модульная структура диагностического комплекса "Союз" предусматривает полное базовое оснащение и дополнительные опции для наиболее гибкого использования оборудования в зависимости от индивидуальных потребностей пользователя.
Комплекс может комплектоваться следующими мониторами:
|
МЭКГ-ДП-НС-01
|
- для одновременной регистрации ЭКГ в двух или трех грудных отведениях и АД;
|
|
МЭКГ-ДП-НС-02
|
- для одновременной регистрации ЭКГ в трех ортогональных отведениях и АД;
|
|
МЭКГ-НС-02, МЭКГ-НС-02м
|
- для регистрации ЭКГ в двух или трех грудных отведениях;
|
|
МЭКГ-НС-03
|
- для регистрации ЭКГ в трех ортогональных отведениях;
|
|
МДП-НС-02
|
- для измерения АД и ЧП.
|
|
Параметры
|
МДП-НС-02
|
МЭКГ-НС-02м
|
МЭКГ-НС-02
|
МЭКГ-НС-03
|
МЭКГ-ДП-НС-01
|
МЭКГ-ДП-НС-02
|
|
Частота дискретизации
|
-
|
500 Гц
|
250 Гц
|
250 Гц
|
250 Гц
|
250 Гц
|
|
Разрядность АЦП
|
-
|
24
|
12
|
12
|
12
|
12
|
|
Диапазон входных сигналов
|
-
|
± 28 мВ
|
0,05-10 мВ
|
0,05-10 мВ
|
0,05-10 мВ
|
0,05-10 мВ
|
|
Диапазон измерения АД
|
20-280 мм рт. ст.
|
-
|
-
|
-
|
20-280 мм рт.ст.
|
20-280 мм рт.ст.
|
|
Размеры
|
114х72х33 мм
|
77х62х22 мм
|
114х72х33 мм
|
114х72х33 мм
|
114х72х33 мм
|
158х95х33 мм
|
|
Масса
|
200 г
|
85 г
|
160 г
|
160 г
|
230 г
|
330 г
|
|
Питание
|
от 2 аккумуляторов или батарей размера АА
|
от 1 аккумулятора или батареи размера АА
|
от 2 аккумуляторов или батарей размера АА
|
от 2 аккумуляторов или батарей размера АА
|
от 2 аккумуляторов или батарей размера АА
|
от 4 аккумуляторов или батарей размера АА
|
Возможности Программного Обеспечения
Мощный программный пакет предоставляет исчерпывающие возможности для анализа данных. Программа работает под WINDOWS 95 OSR, 98, ME, NT, 2000, ХР, сочетает все возможности программ системы «Холтер-ДМС» и монитора давления МДП-НС-02 и обеспечивает:
|
инициализацию носимых мониторов и ввод информации из носимых мониторов в ПК через USB-порт;
выполнение функциональной пробы (съем сигналов ЭКГ и АД с пациента и одновременный ввод их в ПК с целью оценки качества регистрируемых сигналов и обработки);
автоматический анализ нарушений сердечного ритма и проводимости,а также коррекцию результатов анализа врачом в режиме диалога;
анализ вариабельности ритма сердца во временной и спектральной областях;
анализ изменений сегмента ST в каждом регистрируемом отведении;
анализ параметров интервала QT;
анализ ритма с учетом работы искусственного водителя ритма;
расчет различных показателей АД (средних значений по времени, показателей нагрузки давлением, вариабельности АД, показателей суточного ритма АД, показателей утренней динамики АД, показателей гипотонии);
анализ и коррекцию измеренных значений АД с учетом исходных сигналов (осцилляций и пульсовых волн);
статистический и хронобиологический анализ показателей АД;
формирование, просмотр и печать отчета с результатами анализа ЭКГ и АД;
формирование архива мониторных записей ЭКГ и АД и работу с этим архивом;
возможность работы программы как под учетной записью администратора, так и под учетной записью пользователя с ограниченными правами
|
|
Особенности
Комплексный подход к решению задач функциональной диагностики и кардиологии. Реализованная в системе точная привязка ЭКГ непосредственно к моментам измерения АД и наличие на экране информации о результатах измерений АД, ближайших к отображаемому на экране событию на ЭКГ, позволяет:
- распознавать клинически значимые эпизоды немой ишемии миокарда, возникающие в связи с экстремальным повышением или снижением АД;
- дифференцировать синдром напряжения миокарда левого желудочка при подъеме АД и истинную ишемию, связанную с атеросклерозом коронарных артерий;
- оценивать влияние пароксизмальных и эпизодических нарушений ритма на уровень АД;
- проводить дифференциальную диагностику синкопальных состояний, связанных с дисфункцией синусового узла либо гипотонией.
Функциональное многообразие системы позволяет снимать ЭКГ покоя и проводить пробы с физической нагрузкой, что необходимо при современных подходах к диагностированию многих заболеваний сердца. Причем, выполнить функциональную пробу с физической нагрузкой возможно и в процессе холтеровского мониторирования.
В комбинированном мониторе МЭКГ-ДП-НС заложен режим записи ЭКГ с учетом работы разных типов имплантируемого кардиостимулятора.
Техническое совершенство монитора дает возможность проведения функциональной пробы без подключения к компьютеру.
Новые версии программного обеспечения диагностического комплекса "Союз" разрабатываются с учетом научных требований и предложений врачей и отличаются большими возможностями. Новая версия программы позволяет работать с ранее сформированными архивами. Вы можете работать со старой программой и одновременно осваивать новую.
