Описание
Примененный в конструкции вентилятора NPB-740 недавно запатентованный поршень с отсутствием трения позволяет аппарату соответствовать всем режимам дыхания пациента. Поршневой выход поддерживает высокие минутные объемы в жестких, ригидных легких. Поддержка стандартного давления обеспечивает быстрое и точное достижение установленных величин для увеличения спонтанного дыхания пациентов.

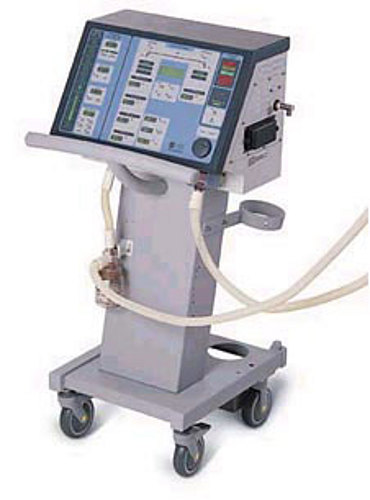

В случае колебания питания для обеспечения мобильности и гарантии непрерывного функционирования вентилятора используется стандартная внутренняя батарея, обеспечивающая более двух с половиной часов работы в режиме резервного питания. Дополнительно может быть использована внешняя батарея, обеспечивающая более семи дополнительных часов работы. Конструктивно Вентилятор 740 может быть установлен на полке или тележке, на которой также размещаются емкости с кислородом и внешняя батарея.
Простота управления
Интуитивно понятный интерфейс управления позволяет вам и вашему персоналу быстро и легко понять и использовать вентилятор NPB-740. Клавиатура направляет ваше внимание ко всем установкам вентилятора – от включения питания до изменении режимов работы вентилятора. Клавиатура и дисплеи позволяют вам изменять установки и связанные с ними параметры в процессе работы.
НАСТРОЙКИ ВЕНТИЛЯТОРА позволяют вам выбирать режимы, типы дыхания и другие установки. Упрощенная вентиляция АПНОЭ доступна в режиме СПОНТ. Окно сообщении обеспечивает точное отображение состояния установок, клинических и технических тревог и тестовых процедур.
ДАННЫЕ ПАЦИЕНТА включают тревоги и контролируемые данные. Графическая панель светодиодов отображает давление воздушного пути в реальном времени, установку тревоги высокого давления и пиковое давление для предыдущего цикла дыхания. Заданные объемы компенсируются по BTPS и комплайнсу контура.
СТАТУС ВЕНТИЛЯТОРА показывает приоритет и статус (активный или восстановленный) условий тревог и уровня внутренней батареи.
Надежность
Примененный в Вентиляторе 740 передовой подход к выявлению критических ситуаций подчиняется новым международным стандартам и позволяет Вам слышать и видеть срочность и приоритет тревог. Внутренний кислородный датчик предупредит Вас в случае неточной кислородной концентрации. В конструкции вентилятора заложены исчерпывающие и простые в использовании внутренние тесты.
Доступность
Вентилятор 740 не требует специального подвода воздуха: для формирования точной дыхательной порции с соответствующей кислородной концентрацией система доставки дыхательной смеси использует комнатный воздух, отбирая его через вход фильтра защиты, где он смешивается с кислородом. Это устраняет потребность в смесителе, компрессоре или воздушном барьере и делает стоимость и частоту расходов по эксплуатации вентилятора минимальными.
Вентилятора 740 разработан с учетом снижения затрат на содержание. Компания Неллкор Пуритан Беннетт рекомендует интервалы в 15000 часов между стандартными процедурами профилактики. Эти процедуры просты и не требуют больших затрат. Программное обеспечение включает в себя сервисный режим, который позволит вам быстро и точно следить за сервисными требованиями.
Режимы вентиляции
– Синхронная прерывистая принудительная вентиляция (S1MV)
– Вспомогательный/принудительный (Л/С)
– Спонтанный (СПОИТ)
Типы дыхания
– Вентиляция поддержки давлением (PSV), доступная и режиме СПОНТ или SIMV.
– Вентиляция с контролем по объему (VCV). доступная в режиме А/С или S1MV.
Настройки принудительного режима (VCV)
– Дыхательный объем: 40 – 2000 мл, комплайнс-компенсированный и соответствующий температуре тела и давлению (BTPS).
– Частота дыхания: 3 – 70 /мин
– Пиковый поток: 3 – 150 л/мин
– в режимах А/С и SlMV (принудительные вдохи), 300 л/мин при спонтанном дыхании. Плато: 0.0 – 2.0 секунды
Настройки спонтанного режима (PSV)
– Поддержка давлением: 0 – 70 смН-,0 (0 – 70 гПа)
Общие настройки
– РЕЕР/СРАР: 0 – 35 смН2О (0 – 35 гПа)
– Чувствительность триггера: 1-20 л/мин
– %О2: 21-100%
Пределы предупреждений, устанавливаемые оператором
Все предупреждения соответствуют ISO и европейским стандартам и классифицированы как высоко- или среднеприоритетные, с четким звуковым и визуальным представлением.
– Высокая частота дыхания: 3 -100 /мин
– высокое давление: 10 – 90 смН2О (10 – 90 гПа)
– низкое давление на вдохе: 3 – 60 смН2О (3 – 60 гПа)
– высокий дыхательный объем: 20 – 6000 мл
– низкий минутный объем: 0 – 50 л
– низкий дыхательный объем: 0 – 2000 мл
Индикаторы статуса вентилятора
ТРЕВОГА
ВНИМАНИЕ
НОРМА
ВЕНТИЛЯТОР НЕ ДЕЙСТВУЕТ
КЛАПАН БЕЗОПАСНОСТИ ОТКРЫТ
ОТ СЕТИ / ЗАРЯД БАТАРЕИ
ОТ ВНУТРЕННЕЙ БАТАРЕИ
ОТ ВНЕШНЕЙ БАТАРЕИ
ЗАРЯД ВНУТРЕННЕЙ БАТАРЕИ
Прочие клавиши и индикаторы
– Окно сообщений: Показывает до четырех строк информации, 20 символов в строке.
– 100% О2: Поставляет пациенту 100% О2 в течение двух минут, затем возвращается в текущую установку % О2
– МЕНЮ: Позволяет просматривать активные и автоматически сбрасываемые предупреждения (тревоги), выполнять КВТ, (ввод режима ожидания; установка настроек (включая громкость тревоги, размер ЭТ трубки, дату/время); доступ к функции кислородного датчика (калибровка, вкл/выкл. тревоги О2%, вкл/выкл. мониторинга показаний датчика); показ информации о батареях, о программном обеспечении и о сервисе, ввод функций распылителя EasyNeb)
– ПАРАМЕТРЫ АПНОЭ: Позволяет выбирать настройки для вентиляции АПНОЭ (частота дыхания, дыхательный объем, пиковый поток). Интервал АПНОЭ фиксируется в 20 секунды.
– РУЧНОЙ ВДОХ: Поставляет одно принудительное дыхание.
– Переключатель: Изменяет значение настройки или выбирает функцию меню. Мигающее значение настройки или предупреждения в окне отображения означает, что переключатель связан с этой настройкой.
– ТЕКУЩИЕ: Светящийся индикатор указывает, что отображаемые настройки действуют.
– ПРЕДПОЛАГАЕМЫЕ: Светящийся индикатор указывает, что отображаемый режим, тип дыхания и настройки предлагается к использованию.
– Пауза предупреждения: Заглушает звуки тревог в течение двух минут.
– СБРОС Предупреждения: Сбрасывает все индикаторы предупреждении. Аварийное предупреждение вновь активизируется, если аварийное условие все еще существует.
– ОЧИСТКА: Отменяет предлагаемую настройку.
– ВВОД: Делает изменения в настройках действующими.
Пневматические источники газа
– Система доставки газа, основанная на поршне без трения, не нуждается в компрессоре или настенной подаче воздуха.
– Кислород: Рабочее давление 40-90 psi (275-670 кПа), минимальный дебит 160 л/мин., при стандартных давлении и температуре STPD.
Спецификация окружающей среды
Температура
– Работа: 5 – 45 град. С при 10 – 95% относительной влажности.
– Хранение: -40 – 60 град. С при 10 – 95% относительной влажности.
Атмосферное давление
– Работа: 8.7 – 16.0 psi (600 – 1100 гПа)
– Хранение: 7.3 – 16.0 psi (500 – 1100 гПа)
Питание
– Источник питания, входной диапазон: номинал сети 100 -120 В, номинал сети 220 – 240 В, 50/60 Гц: 100-120 В (2.9 А) или 220-240 В (1.3 А) 290 ВА
Внутренняя батарея
– Время работы: Приблизительно 2.5 часа при номинальных условиях, приблизительно 2 часа при экстремальных условиях.
– Время перезарядки: 2.5 – 3 часа в вентиляторе. Заряжается автоматически, пока вентилятор подключен к сети переменного тока и выключатель питания включен (включая зарядку в режиме ожидания).
– Уровень заряда показан на клавиатуре
Внешняя батарея
– Время работы: Приблизительно 7 часов при номинальных условиях, приблизительно 5.5 часов при экстремальных условиях.
– Время перезарядки: 7.5 – 8 часов в вентиляторе, 3 – 4 часа используя заряд дополнительной батареи. Заряжается автоматически, пока вентилятор подключен к сети переменного тока и выключатель питания включен (включая зарядку в режиме ожидания). Уровень заряда батареи доступен через функцию меню
Физические характеристики
Вес
– Вентилятор: 30 кг
– Тележка: 18 кг
– Внешняя батарея: 12.75 кг
– Еа s уСа rt только: 23.4 кг
Вес в упаковке
– Вентилятор: 53.5 кг
– Тележка: 32 кг
– Еа s уСа rt только: 29.7 кг
Габариты
– Вентилятор: 378 мм*515 мм*370 мм
– Вентилятор: 680 мм*700 мм*800 мм
– Вентилятор и тележка: 1255 мм*515 мм*370 мм
– Вентилятор и Еа s уСа rt: 915 мм*438 мм*686 мм
– Тележка: 915 мм*915 мм*610 мм
– EasyCart только: 673 мм*578 мм*699 мм
