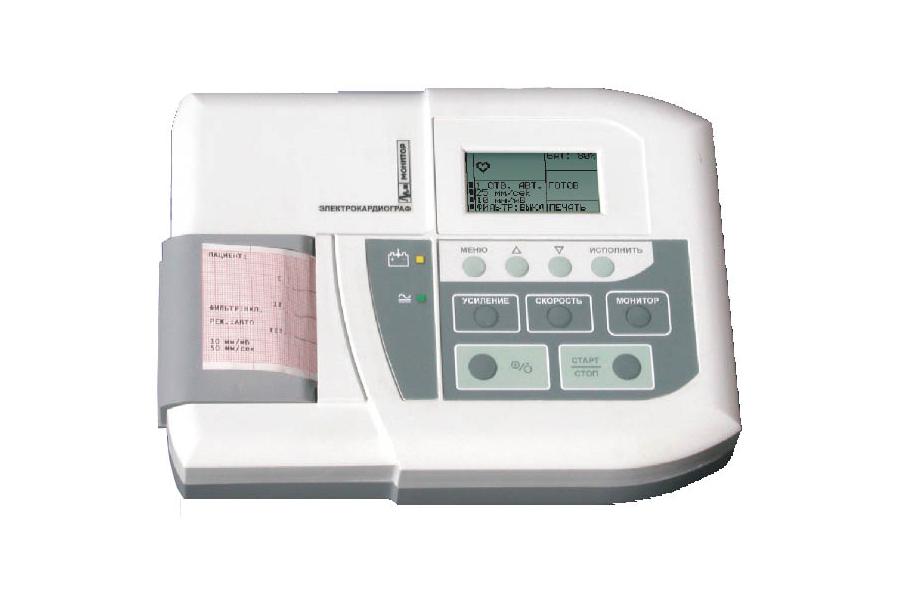

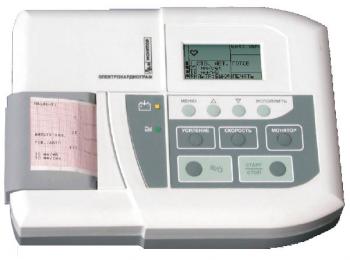

Электрокардиограф ЭК3Т - 01 - «Р-Д»

Сфера применения: везде, где необходим электрокардиограф — от врача частной практики до крупных больниц, машин скорой помощи и санавиации

---

Особенности:

• ЭК обеспечивает съем 6 или 12 отведений ЭКГ пациента в системе общепринятых стандартных отведений и трех отведений ЭКГ по Нэбу;
• наличие графического LCD дисплея позволяет просматривать ЭКГ;
• автоматический старт записи при обнаружении аритмии позволяет существенно экономить бумагу;
• наличие возможности автоматического анализа ЭКГ исключает рутинную работу по измерению амплитудно-временных параметров ЭКГ;
• возможность использования бумаги без миллиметровой сетки;
• возможность снятия ЭКГ с любым количеством грудных отведений;
• возможность быстрого переключения основных режимов работы;
• регистрация RR–граммы позволяет наблюдать изменения ритма сердца;
• регистрация ЭКГ в режиме проб позволяет наглядно сравнивать ЭКГ до и после проведения проб;
• система вложенных меню позволяет легко управлять прибором;
• возможность снятия ЭКГ с детей и новорожденных (опция).

Режимы работ:

• автоматический режим — происходит синхронный съем 12 отведений в течение заданного пользователем времени и вывод их на регистрацию по одному или трем отведениям. Время регистрации может быть задано от 2 до 10 секунд;
• режим ручной записи — в реальном режиме времени печатается одно выбранное отведение, либо выбранная группа из трех отведений;
• мониторный режим — возможность просмотра ЭКГ на графическом экране;
• режим аритмии — автоматическая регистрация ЭКГ при обнаружении аритмии или экстрасистол у пациента;
• режим RR-граммы — регистрация RR-граммы в течение заданного времени;
• режиме проб — многократная регистрация ЭКГ с заданным интервалом в течение заданного времени;
• режим печати копии — возможность печати копии последней ЭКГ снятой в автоматическом режиме
• режим "Анализ ЭКГ".



Основные параметры режима съема электрокардиограммы: режим, чувствительность, скорость, включение антитреморного и антидрейфового фильтров, ЧСС и параметры ЭКГ регистрируются рядом с ЭКГ.

На дисплее прибора отображаются по выбору параметры режима съема, меню или одно отведение ЭКГ.

Технические характеристики

Ширина бумаги	58мм (или 60 мм по отдельному заказу)
Размер экрана	55х30 мм
Чувствительность	5,10,20 мм/мВ с погрешностью ±5%
Скорость движения бумаги	25 мм/с и 50мм/с
Диапазон напряжения регистрируемых входных сигналов	0,03 мВ-5 мВ
Входной импеданс	не менее 5 МОм на частоте 10 Гц
Полоса пропускания частот	0,05 - 160 Гц
Наличие антитреморного, режекторного и антидрейфовых фильтров
Напряжение внутренних шумов, приведенных ко входу	не более 20 мкВ
Коэффициент ослабления синфазных сигналов	не менее 100000 (100дБ)
Постоянная времени тракта усиления при включенном антидрейфовом фильтре	0,12 или 0,4 сек, при выключенном антидрейфовом фильтре — 3,2 сек.
Контроль обрыва электродов
Питание электрокардиографа	сети переменного тока частотой 50 Гц напряжением от 198 до 242 В; бортовой сети автомобиля напряжением от 10 до 15 В; внутреннего источника питания — аккумуляторной батареи 7,2 В;
Мощность, потребляемая ЭК, не превышает	10 Вт
Электробезопасность	класс II, тип CF
Возможность вывода информации на компьютер с использованием программы архивации ЭКГ (опция)
Габариты	245х182х60 мм
Масса не более	1,2 кг

Комплектность поставки:

• Блок электрокардиографический со встроенным термопринтером и зарядным устройством,
• кабель электродный,
• кабель сетевой,
• комплект ЭКГ электродов,
• рулон термобумаги,
• гель электродный,
• сумка,
• руководство по эксплуатации.
