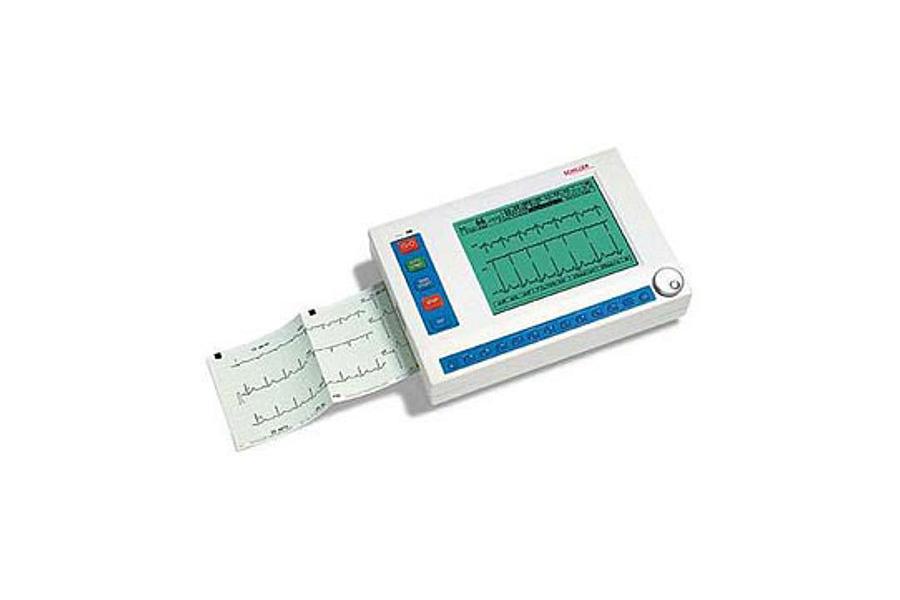

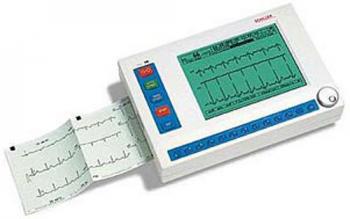

Трехканальный портативный (самый маленький в своем классе приборов) электрокардиограф с полной русификацией.
Cardiovit AT-4S:
- Программа измерений ЭКГ.
- Программа измерений и интерпретации ЭКГ.
- Регистрация ЭКГ в ручном и автоматическом режимах;
- Большой ЖК-дисплей на 3 канала;
- Малогабаритный большой ЖК-дисплей
- RS-232 (связь с компьютером);
- Аналоговый DC-вход;
- Память на 40 ЭКГ;
- Бумага 90 мм x 90 мм x 400 листов;
- Питание: 220 В и от встроенного аккумулятора;
- Сумка.
- Вес 1,9 кг;
Манипулятор:
АТ-4 - единственный из приборов своего класса, имеющий манипулятор. Работа намного упрощается при выборе команд "ниспадающего" меню с помощью манипулятора.
Дополнительные функции:
- Программа измерения ЭКГ
- Программа интерпретации ЭКГ для детей взрослых.
Клавиатура:
Для облегчения работы с прибором клавиатура выполнена в виде эластичных клавиш прямого доступа для всех основных функций прибора.
Технические характеристики:
Размеры: 230х150х50 мм, прибл. 1,9 кг
Источник питания: 90-250 В (переменный ток) 48-62 Гц
- автономная работа от встроенных аккумуляторов
- встроенное зарядное устройство
ЖК экран с подсветкой:
- ЖК экран с подсветкой для графического и буквенно-цифрового представления информации
- 640х480 точек разрешение
- размеры: 127х91 мм (156 мм по диагонали)
Управление и клавиатура: Манипулятор, резиновые клавиши.
Выход сигнала от пациента: полностью изолирован и защищен от дефибрилляционного напряжения (только при использовании кабеля пациента фирмы Schiller)
Стандартные интерфейсы: 1ЗRS-232 (V24) последовательный интерфейс, 1 DC вход 0,5В/см
Отведения: 12 синхронных отведений: Стандартные/Кабрера/по Небу (иные отведения могут быть запрограммированы пользователем).
Программа для автоматического представления ЭКГ:
- 3 канала представления (25,50 или 100 мм/с)
- с программой М и С: усредненные комплексы 12 отведений (25 или 50 мм/с) и 10 сек. регистрация ритма (1-2 отведения).
Регистрация данных:
- ввод на печать зарегистрированных данных ЭКГ, даты и времени регистрации, информации о пациенте и т.д.
- с программой М: результаты измерения ЭКГ (интервалы, амплитуды, электрические оси), усредненные комплексы с дополнительными отметками.
- с программой С: интерпретация ЭКГ для взрослых и детей.
Дополнительная регистрация ритма: 1 отведение, 4 или2 мин, или 30 сек на страницу.
Миографический фильтр (фильтр мышечного тремора):
25 или 35 Гц, программируемый, действует только на распечатываемую ЭКГ.
Линейный частотный фильтр: обеспечивает фильтрацию наложенный 50или 60 Гц синусоидальных помех с помощью цифрового адаптивного фильтра.
Усилитель ЭКГ:
- одновременная синхронная регистрация сигналов со всех 9 активных электродов (12 стандартных отведений)
- частота дискретизации 1000Гц
- определение пейсмейкера от: >+2 мВ/>+0,1мсек
Печать:
Скорость подачи бумаги: 5/10/25/50 мм/сек
Процесс печати:
- термопечатающая головка высокого разрешения
- 8 точек на мм (амплитудная ось)
- 40 точек на мм (временная ось), при скорости 25 мм/сек
Характеристика бумаги: Термочувствительная, Z-образно сложенная, длина приблизительно 35 м, ширина 90 мм.
Частотный диапазон цифровой регистрации: 0-150 Гц (IEC/AHA)
Чувствительность: 5/10/20 мм/мВ, устанавливается автоматически или выбирается вручную
Регистрация кривых: 3 выбираемых канала (расположение оптимизировано для ширины бумаги, изолинии настроены автоматически)
Нормативы:
Условия эксплуатации:
- крайние рабочие температуры: 10-40 С
- относительная влажность: 252-95 % (без конденсации)
- атмосферное давление: от 700 до 1060кПа
- температура хранения: 0-+50С
Класс безопасности: CF по классификации IEC
Класc защиты: I по классификации IEC 601-1
Стандарты безопасности:
- RL 93/42/EEC
- EN 60601-1:1990
- IEC 601-2-25;1993
- pr EN 1441;1994
- IEC 513; 1994
Соответствие: согласно 93/42/EEC
Cardiovit AT-4 - стандартная поставка:
Прибор для регистрации 12-ти канальной ЭКГ покоя, определения пейсмейкера
Принадлежности:
- 1 руководство пользователя
- 10-ти проводной кабель пациента
- 1 комплект электродов, состоящий из 4 электродов и электродного геля
- сетевой кабель
- 1 упаковка бумаги для регистрации
