Назначение.
Кондиционер центральный является составной частью систем вентиляции и кондиционирования воздуха, приточных и вытяжных систем в зданиях и помещениях.
При разработке конструкции кондиционеров КЦ-АМС и КЦМ-АМС учтен собственный опыт объединения «АМС-МЗМО» в проектировании, монтаже, гарантийном и постгарантийном сопровождении центральных кондиционеров приточных систем, обслуживающих чистые помещения медицинских организаций, фармацевтических предприятий и других «чистых» производств.
Описание.
КЦ-АМС и КЦМ-АМС сконструированы для обеспечения максимальной эффективности и гигиеничности, удобства эксплуатации и технического обслуживания. Установки имеют гладкие и ровные внутренние поверхности без выступающих острых элементов, позволяющие производить сухую и влажную очистку. Внутренние поверхности и элементы крепления теплообменников, фильтров, кулис шумоглушителей медицинских кондиционеров КЦМ-АМС изготовлены из нержавеющей стали и допускают проводить санитарную обработку с использованием дезинфицирующих средств.
Кондиционеры КЦ-АМС и КЦМ-АМС изготавливаются климатического исполнения УХЛ 4.2 и предназначены для эксплуатации в отапливаемых помещениях, относящихся к категории В1-В4 по пожароопасности, классу II Па (ПУЭ), категории Д (НПБ 105-03) по взрыво- и пожаробезопасности, при температуре воздуха от плюс 10 до плюс 35°С и относительной влажности от 20 до 80%.
Кондиционеры отвечают требованиям «О безопасности низковольтного оборудования», «О безопасности машин и оборудования», «Электромагнитная совместимость технических средств» и имеют соответствующие «Декларации соответствия Таможенного союза».
Кондиционер центральный осуществляет:
- Фильтрацию
- Нагрев
- Охлаждение
- Осушение
- Увлажнение
- Шумоглушение приточного воздуха
- Рециркуляцию и рекуперацию тепла вытяжного воздуха
КЦ-АМС может быть использован в качестве:
- Приточной установки в составе блоков фильтра, нагревателя, вентилятора, шумоглушителя
- Вытяжной установки в составе блоков фильтра, теплоутилизатора гликолевого, вентилятора
- Установки рециркуляции в составе блоков фильтра, охладителя, вентилятора, шумоглушителя

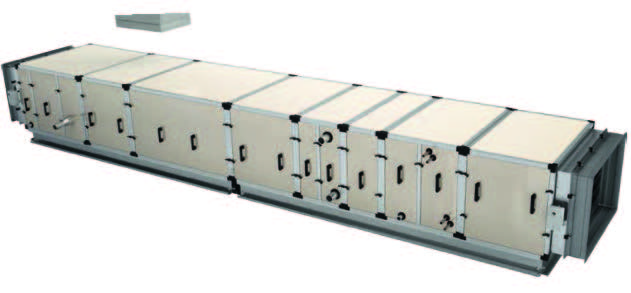

Кондиционер центральный КЦ-АМС- ХХ (где в обозначении «ХХ» типоразмер установки)
Предназначен для создания и поддержания в помещениях промышленных и общественных зданий, сооружений, лечебно-профилактических организаций искусственного климата с заданными параметрами путём обработки и подачи воздуха.
Кондиционер центральный медицинский КЦМ-АМС-ХХ
Предназначен для подготовки приточного воздуха и подачи его с заданным расходом и напором в помещения, отнесенные к категории «чистые и особо чистые», с целью обеспечения в них нормативных параметров чистоты и микроклимата.
Основные характеристики центральных кондиционеров
|
Типоразмер
КЦ-АМС, КЦМ-АМС
|
Габаритные размеры*
В1 х Н1, мм
|
Внутренние размеры
В х Н, мм
|
Номинальный расход воздуха Vном**, м3/ч
|
Диапазон применения**, м3/ч
|
Скорость воздуха во входном сечении фильтра, м/с
|
|
-01***
|
608 x 405
|
508 x 305
|
1000
|
500…1000
|
1,8
|
|
-02
|
608 x 710
|
508 x 610
|
2100
|
800...2400
|
1,9
|
|
-04
|
1015 x 710
|
915 x 610
|
4400
|
2100...4800
|
2,2
|
|
-06
|
1015 x 1015
|
1015 x 915
|
6800
|
4400...7500
|
2,3
|
|
-09
|
1320 x 1015
|
1220 x 915
|
9500
|
6800...10500
|
2,4
|
|
-13
|
1320 x 1320
|
1220 x 1220
|
13000
|
9500...14500
|
2,4
|
|
-17
|
1360 x 1625
|
1525 x 1260
|
17200
|
13000...19000
|
2,6
|
|
-25
|
2235 x 1360
|
2135 x 1260
|
24500
|
17000…27000
|
2,6
|
|
-37
|
2540 x 1665
|
2440 x 1565
|
36000
|
25000…40000
|
2,7
|
Примечания
* В - ширина, Н - высота без учёта опорной рамы, длина L определяется количеством составляющих блоков. Высота рамы без опор – 120 мм, с опорами – 270 мм;
** номинальный расход воздуха Vном, м3/ч принят для скорости воздуха в живом сечении воздухоохладителя ~3 м/с. Рекомендуемые максимальный расходы КЦ: с охладителем - 1,1Vном, без охладителя с фильтром и водяным нагревателем - 1,3 Vном, вытяжной установки без теплообменников и фильтров - 1,6 Vном;
*** кондиционер типоразмера КЦ-АМС-01 изготавливается только в общепромышленном исполнении.
Вариант заказа
КЦ-БЗ-(исходные данные заказчика)
КЦМ-БЗ-(исходные данные заказчика)

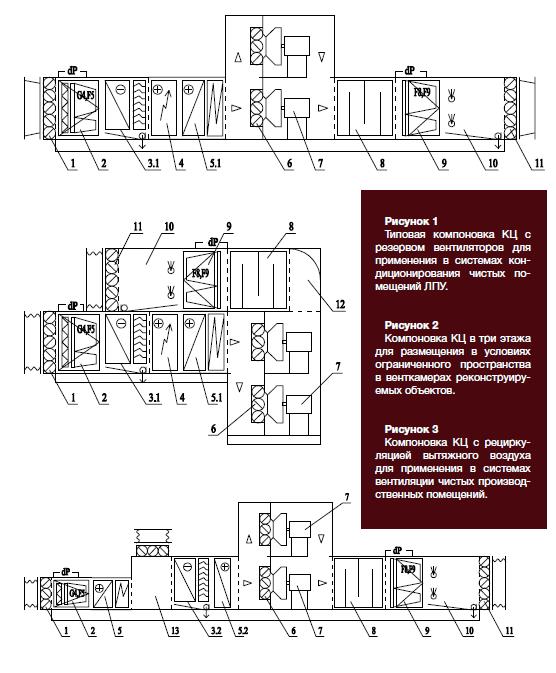

Примеры компоновки кондиционеров
Конкретная комплектация КЦ-АМС функциональными элементами определяется требованиями к параметрам и технологией обработки приточного воздуха. Размещение этих элементов в блоках, объединение блоков в моноблоки, стороны обслуживания, стороны подключения теплообменников по согласованию с заказчиком определяются при заказе.
В качестве примера ниже на схемах приведены некоторые типовые варианты возможной компоновки кондиционеров КЦ-АМС.
