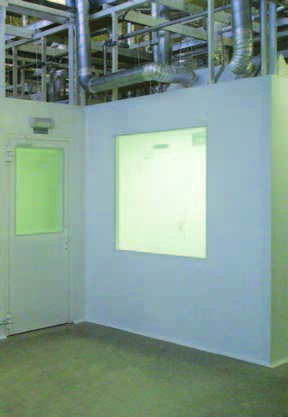

Стеновые панели гипсометаллические
Назначение и области применения
Стеновые панели гипсометаллические являются конструктивными элементами легкой облицовки, отделяющими чистые помещения от строительных конструкций и капитальных стен помещения.
Конструкция
Стеновые панели изготавливаются из оцинкованных, покрытых порошковой краской, или нержавеющих листов с наклеенными на обратную сторону листами ГКВЛ. Стандартный цвет панелей из оцинкованной стали – белый, дополнительно заказчик может выбрать другую цветовую гамму по каталогу RAL.
Особенности
Наиболее простой и экономичный вид стеновых ограждений.
Технические характеристики
|
Материал
|
оцинкованная сталь / нержавеющая сталь
|
|
Материал наполнения
|
ГКВЛ
|
|
Размеры, мм:
|
ширина высота толщина
|
|
– максимальные
|
800 4000+2 11
|
|
– минимальные
|
ширина и высота определяются конструкцией
|
|
Масса 1 м2 панели, кг
|
до 19…20
|
|
Предел распространения огня
|
не распространяется
|
|
Класс пожарной опасности
|
КО
|
Вариант заказа
АМС 305.11.2200-LxB-C-M-RAL

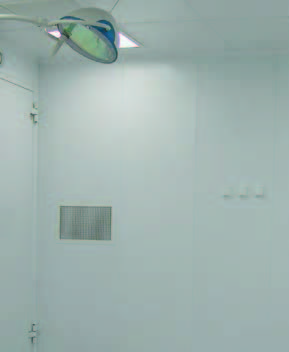

Стеновые панели из пластика
Назначение и области применения
Панели пластиковые для ограждающих конструкций чистых помещений являются конструктивным элементом, отделяющими чистые помещения от строительных конструкций и капитальных стен исходного помещения.
Конструкция
Изготавливаются из ламината высокого давления (HPL). По желанию заказчика выбирается любой цвет по каталогу.
Особенности
Наиболее эстетичный вид стеновых ограждений, долговечны, наиболее устойчивы к внешним воздействиям: температура, влажность, солнечный свет, механические повреждения.
Технические характеристики
|
Материал
|
пластик (HPL)
|
|
Размеры, мм:
|
ширина высота толщина
|
|
– максимальные
|
1860±1 4100±2 8-13
|
|
– минимальные
|
ширина и высота определяются конструкцией
|
|
Толщина панели, мм
Масса 1 м² панели, кг
|
8
11,6
|
10
14,5
|
13
18,9
|
|
Группа горючести
|
Г1 (слабогорючий)
|
|
Группа воспламеняемости
|
В1 (трудновоспламеняемые)
|
|
Дымообразующая способностью
|
Д2 (умеренная)
|
Вариант заказа
АМС 3.21.00.013-LxBxS-RAL
Панели трехслойные металлические (типа «сэндвич»)
Назначение и области применения
Стеновые панели типа «сэндвич» являются конструктивными элементами, отделяющими чистые помещения от исходного помещения или разделяющими смежные чистые помещения одного или разных классов чистоты.
Конструкция
Два наружных слоя – оцинкованная листовая сталь, окрашенная порошковой краской, или нержавеющая сталь. Наполнитель – минераловатная плита. Стандартный цвет панелей – белый, дополнительно заказчик может выбрать другую цветовую гамму по каталогу RAL.
Особенности
Обладают высокими теплоизоляционными, герметичными и шумоизоляционными свойствами.
Относятся к категории несгораемых материалов. Соответствуют санитарным и экологическим нормам. Обладают высокой надежностью, долговечностью, низким удельным весом и высокими механическими характеристиками.
Технические характеристики
|
Материал
|
оцинкованная сталь, толщина 0,7-0,8 мм
|
|
Наполнение
|
жесткая минераловатная плита
|
|
Масса 1 м2 панели, кг
|
20 ÷ 25
|
|
Предел распространения огня
|
не распространяется
|
|
Класс пожарной опасности
|
КО
|
|
Предел огнестойкости
|
Ei 45
|
|
Размеры, мм
|
ширина высота толщина
600 -1200 до 3000 67
|
Вариант заказа
Гигиенические стеновые ограждения на основе панелей трехслойных металлических (типа «сэндвич») АМС 305.11.100-LxB-M-RAL
Дополнительные опции
Противопожарное исполнение с пределом огнестойкости Ei 45
Рентгенозащитное исполнение
Панели трехслойные с сотовым алюминиевым наполнителем
Описание
Конструкция панелей является многослойной: на основе применения материалов с сотовой структурой (лицевой и внутренний слои панели связаны между собой алюминиевой ячейкой, имеющей сотовую структуру) по типу сэндвич-панели с внутренним наполнением.
Технические характеристики
Для возведения стен чистых помещений применяются модульные стеновые панели толщиной 70 мм.
В составе наружного (лицевого) слоя могут применяться следующие материалы:
алюминиевый, либо стальной лист с декоративным покрытием, лист из нержавеющей стали (толщина листа определяется в зависимости от типоразмеров панели и требуемой несущей способности от 0,5 мм до 2 мм);
Внутренний слой панели:
алюминиевый, либо стальной лист (толщина листа определяется в зависимости от типоразмеров панели и требуемой несущей способности от 0,5 мм до 2 мм).
Связующий слой лицевого и внутреннего слоев, наполнение панели (сердцевина):
алюминиевая ячеистая структура в виде сот (диаметр ячеек сотовой структуры определяется в зависимости от типоразмеров панели, ее толщины и требуемой несущей способности).
Общая толщина панелей зависит от типоразмеров панелей, архитектурных форм и требуемой несущей способности и определяется как толщина базовой структуры панелей (внутренний, связующий и наружный базовые слои) от 5 мм до 95 мм и толщина лицевого декоративного слоя, который может составлять до 30 мм. Общая толщина панелей может составлять от 5 мм до 125 мм.
Стеновые панели выдерживают многократные (не менее 10 раз) выполнения циклов демонтаж-монтаж.
Стеновая панель может устанавливаться на специализированный напольный направляющий профиль с креплением на фальшпол или на перекрытие.
При герметизации стыков используется специализированный герметик для чистых помещений не содержащий кремний.
Модульные стеновые сэндвич-панели имеют встроенный кабель-канал с каждой стороны внутренним сечением не менее 50 x 35 мм для прокладки внутри него электрической проводки, слаботочных сетей и других необходимых коммуникаций.
