Требования к месту установки операционных светильников

1. Требования к креплению узла подвеса.

1.1.  В потолке предварительно должны быть смонтированы закладные крепежные элементы (Рис.1):

- закладная пластина и четыре болта или шпильки  M12,

- свободная резьбовая часть каждого из болтов от монтажной плоскости потолка должна быть не менее 6 см.,

- болты должны быть расположены на окружности диаметром24 смна равных расстояниях друг от друга.

  Ответственность за прочность потолочного перекрытия и закладных крепежных элементов несет организация, эксплуатирующая помещение.

Эскиз закладной пластины показан на рис. 2.  Закладная пластина и закладные болты не входят в комплект поставки операционного светильника.

Фиксирующая пластина и шпильки с регулировочными гайками входят в комплект поставки медицинского светильника.

          Для оптимального расположения блоков освещения, высота потолка должна быть 2900-3200 мм (Рис. 3). Если потолок выше 3200 мм, необходимо использовать удлинительную вставку. Вставка должна иметь достаточную жесткость для предотвращения колебаний светильника.

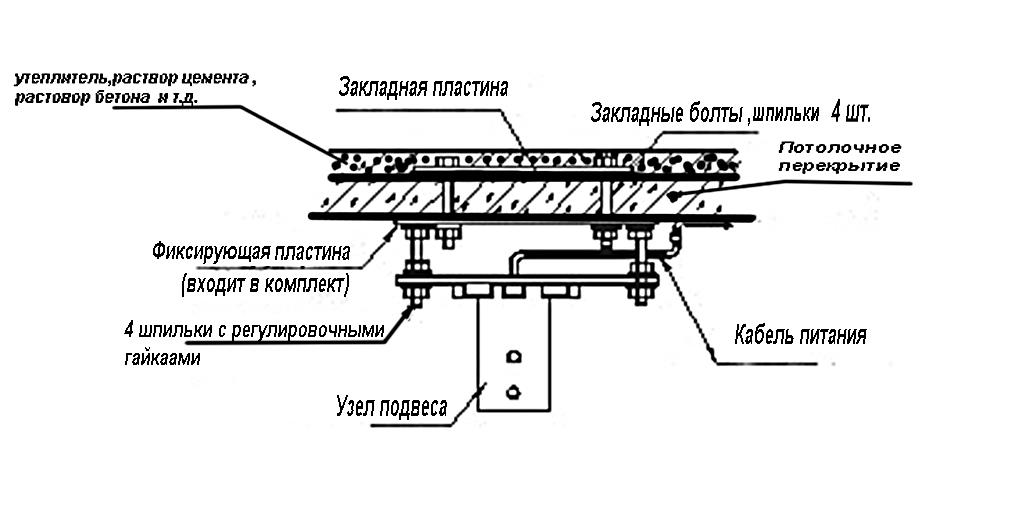

Рисунок 1. Установка узла подвеса                   Рисунок 2. Закладная пластина  (толщина 12 мм)



1.2. Прочность крепления закладных элементов должна быть проверена согласно п.п. 2.6.7. и 3.9 ГОСТ  26368-90 «Светильники медицинские. Общие технические требования и методы испытаний» (выписка из ГОСТ 26368-90):

2.6.7. Узел крепления стционарных светильников должен выдерживать в течение 1-го часа статическую нагрузку, равную пятикратной массе светильника.

3.9. Проверку узла крепления светильника (п. 2.6.7.) проводят при указанной статической нагрузке в течение 1-го часа.

Результаты испытаний считают положительными, если по окончании испытаний не отмечено визуально повреждений или остаточных деформаций узла крепления.

 2. Требования к монтажу электрической проводки:

(ГОСТ 12.2.025-76 «Система стандартов безопасности труда. Изделия медицинской техники. Электробезопасность. Общие технические требования и методы испытаний».)

2.1. К месту подвеса потолочных светильников должно быть подведено питание электрическим током напряжением 220 В, 50 Гц, рассчитанное на потребление мощности не менее 1500 Вт;

2.2. Проводка должна быть снабжена:

  • защитным заземлением;
  • выключателем, обеспечивающим механическое разъединение обоих проводов питающей сети;
  • двумя предохранителями или автоматическими выключателями,  установленными в обоих проводах питающей сети.

2.3. Электрическое сопротивление защитного заземления от места подсоединения к светильнику должно быть не более 0,1 Ом.

 2.4. Провод защитного заземления должен быть медным, гибким, сечением равным сечению жил токоведущего шнура, но не менее 1,5 мм2.

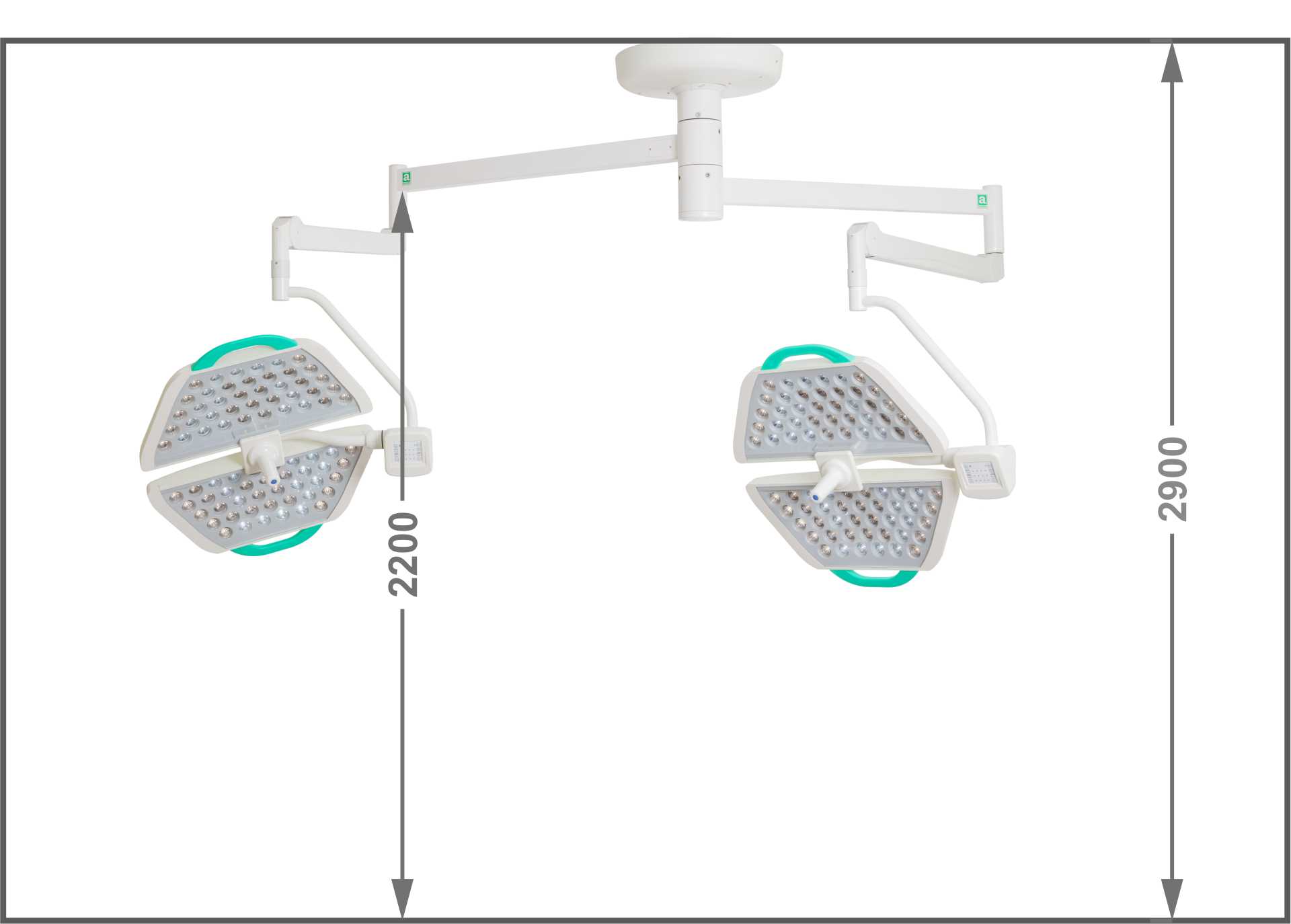

Рис.3  Рекомендуемая высота помещения  операционной для  хирургических светильников Аксима
