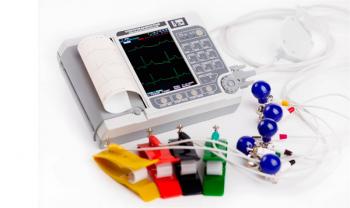

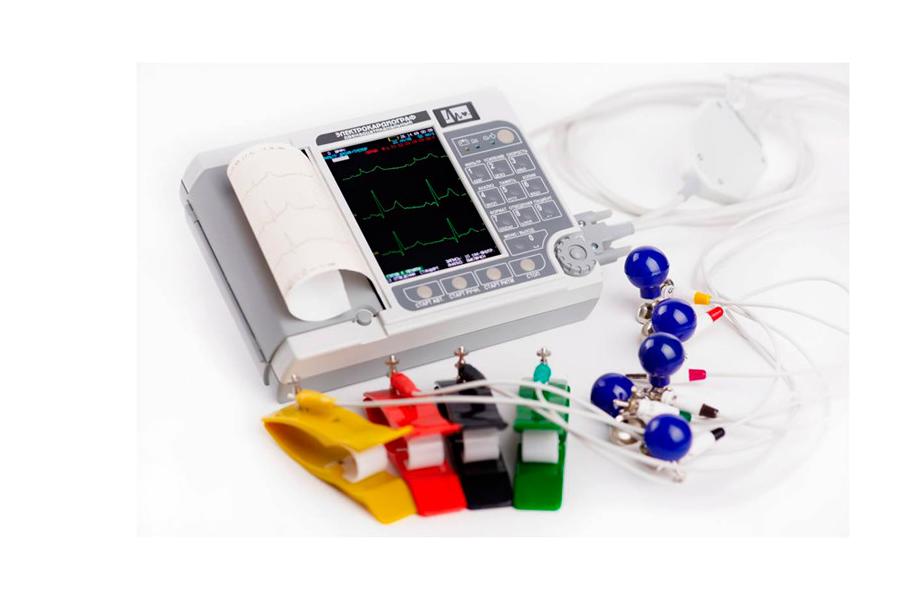

Электрокардиограф ЭК 12 Т-01-"Р-Д"

Электрокардиограф ЭК 12 Т-01-
ЦЕНА:
Звоните!
Портативный 3-6-12-ти канальный электрокардиограф с монитором и комбинированным питанием



 Электрокардиограф предназначен для проведения электрокардиографических обследований по типовым методикам Министерства Здравоохранения РФ.     Электрокардиограф - это переносной прибор позволяющий опреативно снимать электрокардиограмму при одновременной регистрации трех, шести или двенадцати общепринятых отведений.  В э лектрокардиографе используется принцип съема потенциалов с поверхности тела человека методом наложения электродов.

Применение:

- в отделениях функциональной диагностики, кардиологии и интенсивной терапии стационаров;

- в кабинетах функциональной диагностики поликлиник и     медикосанитарных частей;

- в автомобилях скорой медицинской помощи;

- в частной медицинской практике.



В состав электрокардиографа входят:

- блок электрокардиографический;

- внешний блок питания;

- кабель электродный.

Блок электрокардиографический беспечивает съем сигналов ЭКГ через кабель отведений, хранение их в памяти, отображение на жидкокристаллическом индикаторе и регистрацию на бумаге при помощи термопринтера фирмы "Fujitsu".

 Электрокардиограф имеет встроенный источник автономного питания (аккумуляторы). Аккумуляторы обеспечивают съем до 100 кардиограмм или 30 мин непрерывной печати. Блок питания электрокардиографа обеспечивает работу от сети переменного тока 220В, от бортовой сети автомобиля 12В, а также производит зарядку установленных в кардиограф аккумуляторов. При подключении блока питания к кардиограф автоматически переходит на работу от сети и начинается зарядка аккумуляторов. Время полного заряда - 4 часа. При выключении блока питания электрокардиограф переходит на работу от аккумуляторов.

На жидкокристаллический индикатор выводится информация о состоянии пациента и о выбранных режимах работы ЭК, а также на нем возможен просмотр ЭКГ сигналов в режиме реального времени.

В состав электрокардиографа входит десятиэлектродный кабель отведений. Для подключения электродов кабель имеет десять штекеров диаметром 4 мм. Каждый штекер имеет символьную и цветовую маркировку. Кабель отведений имеет встроенную защиту от импульсов дефибрилляции.

Корпуса электрокардиографа и блока питания изготовлены из ударопрочного пластика.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Режимы работы:

  - ручной по 3 отведения на выбор;

 - автоматический по 3 отведения длительностью от 2 до 5 сек в последовательности I-II-III, aVR-aVL-aVF, C1-C3, C4-C6;

 - автоматический по 6 отведений длительностью от 2 до 5 сек в последовательности  aVR-aVL-aVF, С1-С6;

- автоматический по 12 отведений одновременно поперек листа длительностью 2 или 4 сек;

- режим вывода RR-граммы;

 - режим функциональных и лекарственных проб;

 - мониторный режим (отображение ЭКГ на экране).

Основные функции и параметры:

- выбор режима съема ЭКГ;

- выбор чувствительности;

- выбор скорости движения бумаги;

- антитреморный фильтр;

 - антидрейфовый фильтр;

- измерение частоты сердечных сокращений;

- регистрация даты и времени съема ЭКГ на бумаге;

- индикация нарушения контакта электродов;

 - вывод информации на компьютер;

- ширина бумаги: 110 мм;

- длина бумаги: до 30 м;

- размер ЖК экрана: 110 х 30 мм;

- чувствительность: 5, 10, 40 мм/мВ, погрешность +-5%;

- скорость движения бумаги: 25, 50 мм/сек, погрешность +-5%;

- диапазон напряжений регистрируемых входных сигналов: 0.03 - 7 мВ;

- относительная погрешность измерения напряжения в диапазоне 0.5 - 4 мВ: +-7%;

 - нелинейность: +-2%;

 - входной импеданс: не менее 10 МОм на частоте 10 Гц;

- напряжение внутренних шумов приведенных ко входу: не более 20 мВ;

- относительная погрешность измерения интервалов времени при регистрацию на бумагу в диапазоне 0.1 - 1 сек: +-7%;

 - коэффициент ослабления синфазных сигналов ЭКГ: не менее 100000 (100 дБ);

- постоянная времени: не менее 3.2;

- постоянная времени с антидрейфовым фильтром: 0.45 +-0.1 сек;

- дрейф нулевой линии: не более 1.5 мм за время регистрации;

 - амплитуда калибровочного импульса: 1 мВ +- 5%;

- габариты: 260 х 154 х 67 мм;

 - масса: 1 кг (без блока питания и кабеля отведения).



Питание электрокардиографа осуществляется:



 - от сети переменного тока частотой 50 Гц или 60 Гц напряжением от 85 - 265 В;

- от бортовой сети автомобиля напряжением 10 - 15 В;

- от встроенных аккумуляторов напряжением 7.2 В;

 - потребляемая мощность не превышает 50 Вт.

КОМПЛЕКТ ПОСТАВКИ

- руководство по эксплуатации.

- блок электрокардиографический;

- блок питания с кабелем;

 - кабель отведений десятиэлектродный;

- комплект ЭКГ электродов (10 шт);

- гель для ЭКГ;

- термобумага (1 рулон)

-
