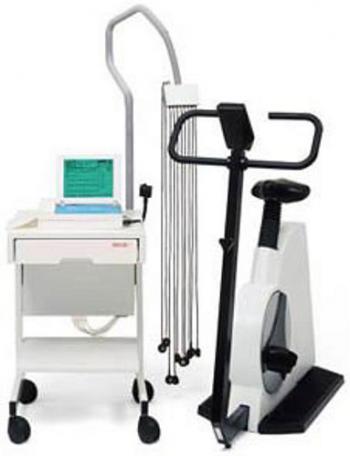

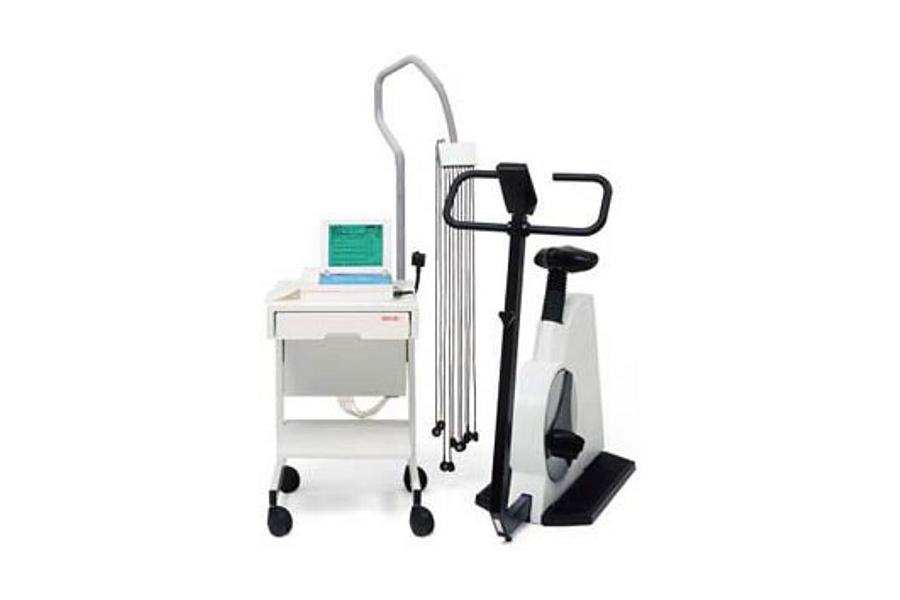

Кардиограф Cardiovit AT-10M Эргометрия

Кардиограф Cardiovit AT-10M Эргометрия

Производитель: Schiller (Швейцария)
Цена: Звоните!

Шестиканальный электрокардиограф с широкоформатным ЖК дисплеем с ЭКГ покоя и ЭКГ нагрузки.

Описание:

  • Монитор высокого разрешения с изменяемым углом наклона экрана (640 х 480 точек), с программой "EXEC II" для усреднения комплексов ЭКГ во время проведения стресс-теста, анализа ритма и анализа ST в реальном масштабе времени, трендов ST-ЧСС, вероятности ИБС, определения ЖЭС, классификаций нарушений ритма (в комплект не входит эргометр)
  • Встроенный цифровой принтер для печати на формате А4 (210 х 297 мм)
  • Функциональные клавиши прямого управления
  • 12 синхронных отведений ЭКГ
  • Представление на экране 2, 4, 5, 6 или 7 каналов
  • Получение полного отчета на экране и при распечатке
  • Компьютерная поддержка нагрузочного тестирования
  • Дополнительные программы для измерения и интерпретации ЭКГ, анализа поздних потенциалов, вариабельности ЧСС, измерения пейсмейкера и т.д.
  • Дополнительный модуль для полного исследования ФВД
  • Связь с программой управления данными диагностических тестов SEMA
  • Связь с периферийным оборудованием через стандартные интерфейсы (3 х RS-232, RS-422, 2 аналоговых входа, интерфейс для видеомонитора)
  • Вес: 4,6 кг; размеры: 320 x 265 x 71мм

Технические характеристики:

Размеры: 320 х 265 х 71 мм
Вес: прибл. 4,6кг

Требования к напряжению питания:

  • 100/130/230/240 В (перем. Ток), 50/60 Гц
  • независимая работа от встроенных аккумуляторов
  • встроенное подзарядное устройство.

Потребляемая мощность: 13 - 40 Вт.
Жидко-кристаллический экран: ЖК экран с разрешением: 640 х 480 точек; регулируемый угол зрения.
Скорость подачи бумаги: 2,5/5/10/12,5/25/50/100 мм/сек.
Характеристика бумаги: Термочувствительная, Z-образно сложенная, ширина 21 см, перфорация через 14см.

Процесс печати:

  • термочувствительная головка высокого разрешения;
  • 8 точек на мм (амплитудная ось);
  • 40 точек на мм (временная ось), при скорости печати 25 мм/сек.

Частотный диапазон цифровой регистрации: 0-150 Гц (ЕС/АНА).
Вход сигнала от пациента: Полностью изолирован и защищен от дефибрилляционного напряжения.
Ток утечки: < 5 мкА.

Класс безопасности:

  • CF по классификации I ЕС 601-1, I ЕС 601-2-25, СSА, UL
  • llb по классификации RL 93/42/ЕЕС

Класс защиты: 1 по классификации IЕС 601-1 (с внутренним источником питания), VDЕ, UL и SEV.
Панель управления и клавиатура: удобные водо-, пыленепроницаемые клавиши.

Условия эксплуатации:

  • диапазон рабочих температур: 10 С - 40 С
  • температура хранения 0 С - 50 С
  • относительная влажность: 25-95 % (без конденсации)
  • атмосферное давление: от 700 до 1060 кПа

Стандартные интерфейсы:

  • 3 х RS-232 (V 24) последовательный интерфейс
  • 1 х RS-422 последовательный интерфейс
  • разъем видео монитора
  • QRS триггер/ножной переключатель
  • Интерфейс нагрузочного теста
  • 2 DС входа 0,5 В/см

Подтверждение: согласно 93/42/ЕЕС
Отведение: 12 синхронных отведений: Стандартные/Кабрера/ по Небу, комбинация свободно программируемых отведений.

Программа для автоматического представления ЭКГ:

  • 3 или 6 каналов представления в одном или двух видах (25 или 50 мм/с)
  • с программой М и С: усреднение комплексов по 12-ти стандартным отведениям (25 или 50 мм/с) и 10 сек. Участки ритма (1 или 3 отведения).

Регистрация данных:

  • список ЭКГ регистраций, даты и времени регистраций, данных пациента и т.д.
  • с программой М: результаты измерений ЭКГ (интервалы, амплитуды, электрические оси).

С программой "С": сообщения интерпретации ЭКГ.
Длительная регистрация ритма: 1 отведение, 10,5 мин или 90 сек. на страницу.

ЭКГ нагрузки с заключительным отчетом:

  • автоматическое управление велоэргометром или бегущей дорожкой (программируется пользователем);
  • заключительный отчет с графиками трендов ЧСС, нагрузки, АД и физической рабочей мощности (PWC 150, PWC 170, PWC макс.);
  • с программой М и С: измерения QRS и SТ.

Миографический фильтр (фильтр мышечного тремора): 25 или 35 Гц, программируемый, действует только на распечатываемую ЭКГ.
Чувствительность: 2,5/5/10/20 мм/мВ, устанавливается автоматически или выбирается в ручную.
Регистрация кривых: от 3 до 7 каналов (расположение оптимизировано для ширины 200 мм, изолинии настраиваются автоматически)
SSF SCHILLER сглаживающий фильтр
SBS SCHILLER стабилизатор изолинии
Действует только на распечатываемую ЭКГ.

Усилитель ЭКГ:

  • одновременная, синхронная регистрация сигналов со всех 9 активных электродов (= 12 отведениям)
  • частота дискретизации: 4 кГц
  • цифровое разрешение: 5 мкВ
  • динамический диапазон: + 10 мВ
  • макс. потенциал электрода: + 300 мВ
  • частотный отклик: от 0,05 до >200 Гц
  • определение / измерение пейсмейкера: диапазон измеряемого напряжения от + 1 мВ до 500 мВ
  • диапазон измеряемой длительности от 0,1 до 5мс

Сетевой фильтр:
Обеспечивает фильтрацию наложенных 50 или 60 Гц сетевых помех без искажений основного сигнала, при помощи цифрового адаптивного фильтра

Дополнительное оборудование
Модуль для тестирования функции внешнего дыхания, видеомонитор, велоэргометр, бегущая дорожка, прибор для измерения АД, ножной переключатель, тележка, сумка для переноски.

Дополнительные программы:

  • программа интерпретации для ЭКГ нагрузки EXEC II;
  • непрерывное построение усредненных комплексов, измерение ST, мониторинг ритма.
  • представление на мониторе: усредненные комплексы, амплитуды SЕ данные о работе прибора;
  • программа измерения М для ЭКГ покоя;
  • анализ поздних потенциалов;
  • вариабельность ЧСС;
  • измерение пейсмейкера.

В заключительном отчете представлена следующая информация: графики трендов нагрузки, ЧСС, АД, амплитуды наклона SТ, усредненные циклы по 12 отведениям на различных фазах теста; подробная таблица результатов измерений.

Спиромодуль SP-110 R для теста сопротивления дыхательных путей

  • Метод измерения, диапазон измерений, точность измерений, импеданс потока как в спиромодуле SP-110
  • Измеряемые значения: Ru 0-85 %, Ru если ERV

Спиромодуль SР-150 для тестирования функции внешнего дыхания с одноразовым датчиком:

  • Метод измерения, диапазон измерений, точность измерений, измеряемые значения, должные значения также как в спиромодуле SP-110
  • Импеданс потока: <0,2 мБар х с/л, при 12 л/с.

Спиромодуль SP-110 для тестирования функции внешнего дыхания:

  • Метод измерения: пневмотахометрический
  • Диапазон измерений: поток: от 0 до + 14 л/с
  • Объем: от 0 до + 11 литров
  • Точность измерений: + 2%
  • Импеданс потока: < 0,15 мБар х с/л, при 12 л/с
  • Измеряемые значения:
    • FVC, EVR, IRV, TV: SVK, FEV0,5, FEV1,0, FEV3,0, FEV0,5/VC, FEV1,0/VC, FEV3,0/VC FEV25-75, FEV75-85, PEF, MEF75, MEF50, MEF25, MV, MVV.
  • Должные значения:
    • взрослые: ЕССS, Crapo, Knudson, Knudson 76, Austria, Berglung, Finnish, Indian, Composite, Polgar, Morris.
    • Дети: Quanier s Tammeling.
  • Возможность сравнения результатов пре- и постмедикационных тестов.
